Каталог запасных частей к технике: МЗИК ЭП-1616. Гидропривод 1616.04.00.000
33
23
24
24
25
26
26
27
28
29
30
31
31
32
32
32
32
22
34
35
35
35
36
37
38
39
40
41
42
12
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
8
8
8
9
9
9
9
9
10
10
11
1
13
13
14
14
15
16
16
16
16
16
17
17
17
18
18
19
19
19
19
19
19
20
20
20
20
20
20
21
21

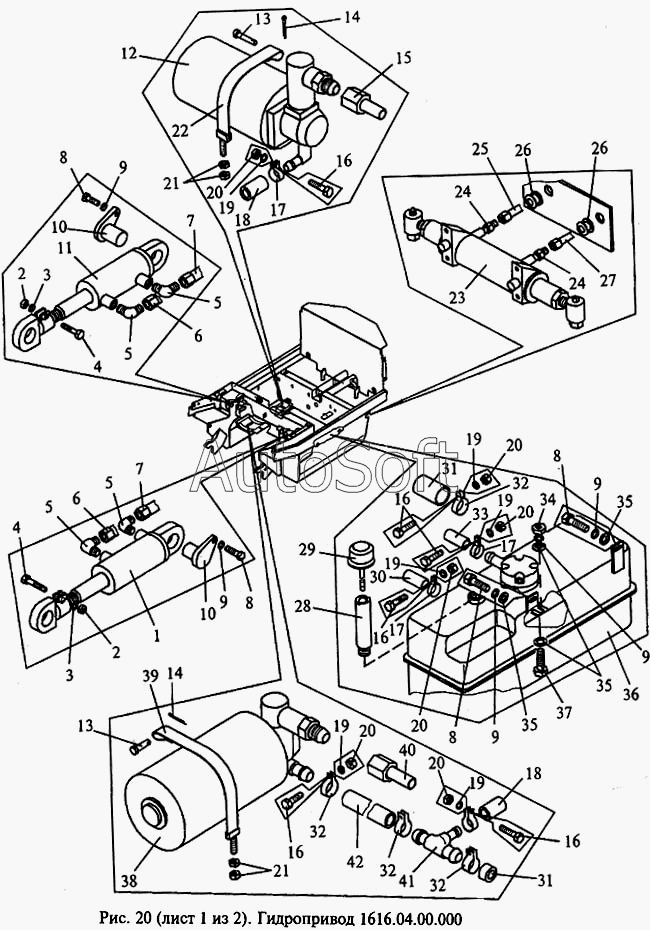

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Гидроцилиндр | |
| 2 | Г***} | Гайка 10-Кд {ОСТ 1.33018-80} | |
| 3 | Ш***} | Шайба 10 65Г 06 {ГОСТ 6402-70} | |
| 4 | Б***} | Болт М10-6ех35.66.019 {ГОСТ 7798-70} | |
| 5 | 1***1 | Угольник | |
| 6 | 1***1 | Рукав высокого давления | |
| 7 | 1***0 | Рукав высокого давления | |
| 8 | Б***} | Болт М8-8gх20.46.06 {ГОСТ 7798-70} | |
| 9 | Ш***} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 10 | 1***0 | Палец | |
| 11 | 1***6 | Гидроцилиндр | |
| 12 | 1***0 | Установка насоса | |
| 13 | О***} | Ось 6-10h11х50Ст3сп. Хим.Фос.прм {ГОСТ 9650-80} | |
| 14 | Ш***} | Шплинт 3,2х25.06 {ГОСТ 397-79} | |
| 15 | 1***3 | Рукав высокого давления | |
| 16 | Б***} | Болт М6-8gх25.46.06 {ГОСТ 778-70} | |
| 17 | 1***3 | Хомут | |
| 18 | 1***3 | Рукав | |
| 19 | Ш***} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 20 | Г***} | Гайка М6-6Н.5.06 {ГОСТ 5915-70} | |
| 21 | Г***} | Гайка М10-6Н.5.029 {ГОСТ 5915-70} | |
| 22 | 1***0 | Пояс | |
| 23 | 1***0 | Гидроцилиндр | |
| 24 | 1***1 | Штуцер | |
| 25 | 1***5 | Рукав высокого давления | |
| 26 | 1***2 | Втулка | |
| 27 | 1***4 | Рукав высокого давления | |
| 28 | 1***1 | Труба | |
| 29 | 1***0 | Сапун | |
| 30 | 1***5 | Рукав | |
| 31 | 1***9 | Рукав | |
| 32 | 1***2 | Хомут | |
| 33 | 1***2 | Рукав | |
| 34 | Г***} | Гайка М8-6Н.5.06 {ГОСТ 5915-70} | |
| 35 | Ш***} | Шайба 3-8-18 Хим.Окс {ОСТ 1.34505-80} | |
| 36 | 1***0 | Бак | |
| 37 | Б***} | Болт М8-8gх25.46.06 {ГОСТ 7798-70} | |
| 38 | 1***0 | Установка насоса | |
| 39 | 1***0 | Пояс | |
| 40 | 1***0 | Рукав высокого давления | |
| 41 | 1***2 | Тройник | |
| 42 | 1***7 | Рукав |
