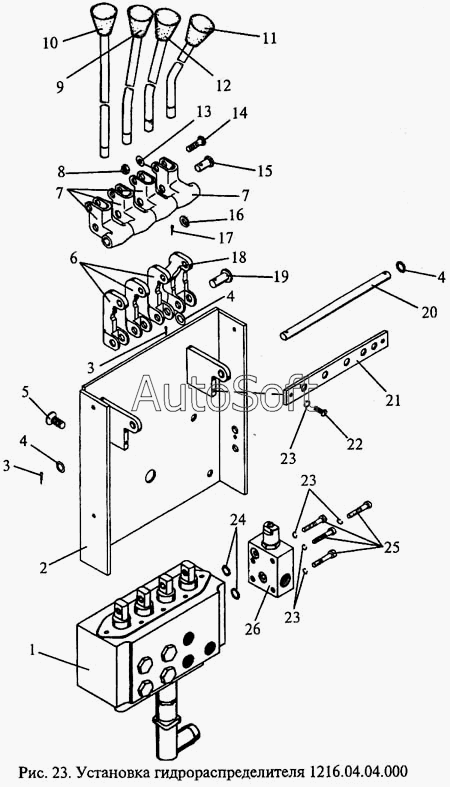

Каталог запасных частей к технике: МЗИК ЭП-1616. Установка гидрораспределителя
14
26
25
24
23
23
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
7
6
5
4
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Распределитель | |
| 2 | 1***0 | Кронштейн | |
| 3 | Ш***} | Шплинт 4х36.06 {ГОСТ 397-79} | |
| 4 | Ш***} | Шайба 14.04.06 {ГОСТ 10450-78} | |
| 5 | В***} | Винт В.М10-8gх20.46.06 {ГОСТ 17475-80} | |
| 6 | 1***6 | Серьга | |
| 7 | 1***8 | Рычаг | |
| 8 | Г***} | Гайка М8-6Н.5.06 {ГОСТ 5915-70} | |
| 9 | 1***2 | Рукоятка | |
| 10 | 1***0 | Рукоятка | |
| 11 | 1***6 | Рукоятка | |
| 12 | 1***4 | Рукоятка | |
| 13 | Ш***} | Шайба С.8х1,5.01.08кп.06 {ГОСТ 11371-78} | |
| 14 | Б***} | Болт М8-8gх35.46.06 {ГОСТ 7796-70} | |
| 15 | О***} | Ось 6-10h11х35.45.Хим.Фос.прм {ГОСТ 9650-80} | |
| 16 | Ш***} | Шайба 10.04.06 {ГОСТ 10450-78} | |
| 17 | Ш***} | Шплинт 3,2х25.06 {ГОСТ 397-79} | |
| 18 | 1***5 | Серьга | |
| 19 | О***} | Ось 6-14h11х35.45.Хим.Фос.прм {ГОСТ 9650-80} | |
| 20 | 1***1 | Ось | |
| 21 | 1***9 | Пластина | |
| 22 | В***} | Винт В.М6-8gх16.56.06 {ГОСТ 17473-80} | |
| 23 | Ш***} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 24 | К***} | Кольцо 015-019-25-2-2 {ГОСТ 18829-73} | |
| 25 | В***} | Винт М6-8gх45.10.9.06 {ГОСТ 11738-84} | |
| 26 | 1***0 | Клапан предохранительный |
