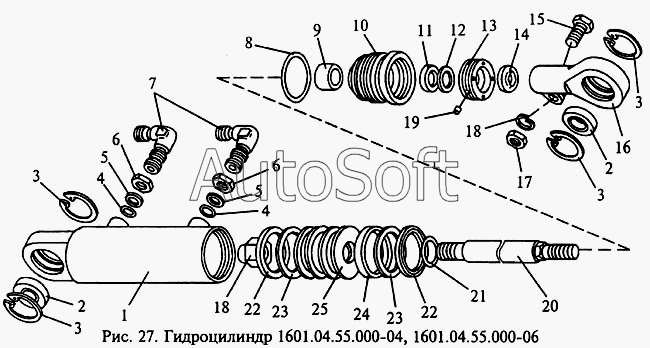

Каталог запасных частей к технике: МЗИК ЭП-1616. Гидроцилиндр 1601.04.55.000-04, 1601.04.55.000-06
14
25
24
23
23
22
22
21
20
19
18
18
17
16
15
1
13
12
11
10
9
8
7
6
6
5
5
4
4
3
3
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Цилиндр | |
| 2 | П***} | Подшипник ШС30 {ГОСТ 3635-78} | |
| 3 | К***} | Кольцо В47 Хим.Фос.прм {ГОСТ 13943-80} | |
| 4 | К***} | Кольцо 011-015-25-2-2 {ГОСТ 18829-73} | |
| 5 | Ш***} | Шайба фторопластовая 14 {ГОСТ 19531-74} | |
| 6 | Г***} | Гайка М14х1,5-22-Ц {ГОСТ 19532-74} | |
| 7 | 1***1 | Угольник | |
| 8 | К***} | Кольцо 057-063-36-2-2 {ГОСТ 18829-73} | |
| 9 | 1***9 | Втулка | |
| 10 | 1***2 | Корпус | |
| 11 | 1***4 | Манжета | |
| 12 | 1***5 | Кольцо | |
| 13 | 1***4 | Упор | |
| 14 | Г***} | Грязесъемник 4-25 {ГОСТ 24811-81} | |
| 15 | Б***} | Болт М10-6ех35.66.019 {ГОСТ 7798-70} | |
| 16 | 1***6 | Головка | |
| 17 | Г***} | Гайка 10-Кд {ОСТ 1.33018-80} | |
| 18 | Ш***} | Шайба 10 65Г 06 {ГОСТ 6402-70} | |
| 19 | 1***1 | Фиксатор | |
| 20 | 1***5 | Шток | |
| 21 | К***} | Кольцо 025-030-30-2-2 {ГОСТ 18829-73} | |
| 22 | М***} | Манжета 1-63х48-6 {ГОСТ 14896-84} | |
| 23 | 1***3 | Кольцо | |
| 24 | 1***1 | Кольцо | |
| 25 | 1***4 | Поршень | |
| 26 | 1***7 | Гайка |
