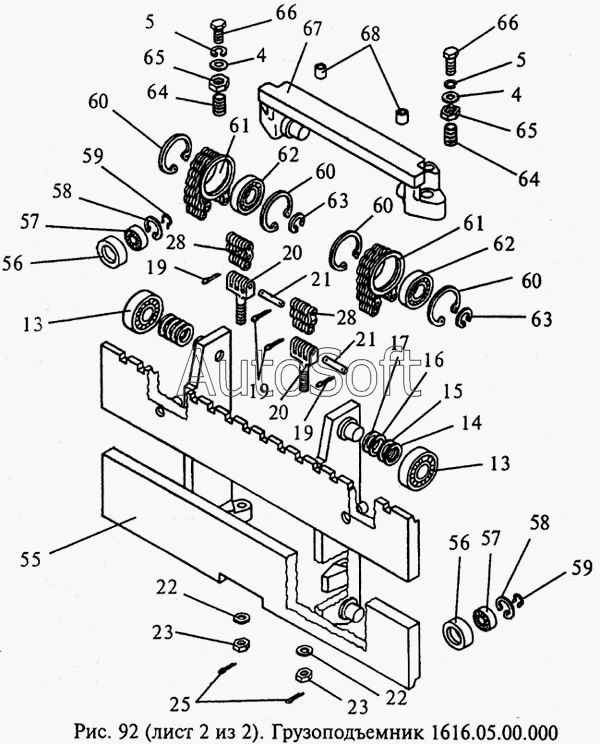

Каталог запасных частей к технике: МЗИК ЭП-1616. Грузоподъемник 1616.05.00.000
55
68
67
66
66
65
65
64
64
63
63
62
62
61
61
60
60
60
60
59
59
58
58
57
57
56
56
4
4
28
28
25
23
23
22
22
21
21
20
20
19
19
19
17
16
15
14
13
13
5
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | Ш***} | Шайба С10.02.Ст3кп.06 {ГОСТ 11371-78} | |
| 5 | Ш***} | Шайба 10 65Г 06 {ГОСТ 6402-70} | |
| 13 | П***} | Подшипник 460807АКС17 {ТУ 37.006.111-81} | |
| 14 | 1***4 | Прокладка | |
| 15 | 1***1 | Прокладка | |
| 16 | 1***2 | Прокладка | |
| 17 | 1***3 | Прокладка | |
| 19 | Ш***} | Шплинт 2х12.06 {ГОСТ 397-79} | |
| 20 | 1***1 | Тяга | |
| 21 | 1***2 | Ось | |
| 22 | Ш***} | Шайба 7019-0395 Хим.Фос.прм {ГОСТ 13438-68} | |
| 23 | Г***} | Гайка М16х1,5-6Н.5.06 {ГОСТ 5932-73} | |
| 25 | Ш***} | Шплинт 3,2х36.06 {ГОСТ 397-79} | |
| 28 | 1***4 | Цепь | |
| 55 | 1***0 | Каретка | |
| 56 | 1***5 | Каток | |
| 57 | П***} | Подшипник 80204АС17 {ГОСТ 7242-81} | |
| 58 | К***} | Кольцо В47 Хим.Фос.прм {ГОСТ 13943-86} | |
| 59 | К***} | Кольцо В20 Хим.Фос.прм {ГОСТ 13942-86} | |
| 60 | К***} | Кольцо В35 Хим.Фос.прм {ГОСТ 13942-86} | |
| 61 | 1***3 | Ролик | |
| 62 | П***} | Подшипник 80307АС17 {ГОСТ 7242-81} | |
| 63 | К***} | Кольцо В80 Хим.Фос.прм {ГОСТ 13943-86} | |
| 64 | 1***7 | Винт | |
| 65 | 1***8 | Гайка | |
| 66 | Б***} | Болт М10-8gх55.46.06 {ГОСТ 7796-70} | |
| 67 | 1***0 | Траверса | |
| 68 | 1***9 | Втулка |
