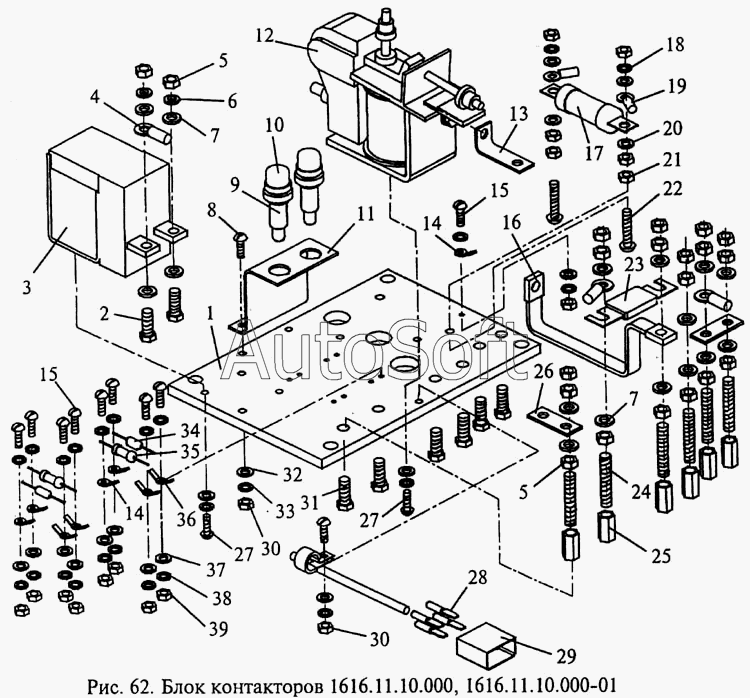

Каталог запасных частей к технике: МЗИК ЭП-1616. Блок контакторов
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Панель | |
| 2 | Б***} | Болт 8-20-Кд {ОСТ 1.31240-86} | |
| 3 | К***1 | Контактор КМ4100У2, 40В с левыми жесткими выводами катушки {ТУ 16-93 БКЖИ.644413.001 ТУ} | |
| 4 | Н***5 | Наконечник Н7.750.091 | |
| 5 | Г***} | Гайка 8-Кд {ОСТ 1.33025-80} | |
| 6 | Ш***} | Шайба 8 65Г 029 {ГОСТ 6402-70} | |
| 7 | Ш***} | Шайба 1,5-8-14-Кд {ОСТ 1.34505-80} | |
| 8 | В***} | Винт 5-18-Кд {ОСТ 1.31528-80} | |
| 9 | Д***} | Держатель вставки плавкой ДВП4-3В {ГАО.481.014 ТУ} | |
| 10 | В***} | Вставка плавкая ВП3Б-1В, 10А, 250В {ОЮО.48 1.005 ТУ} | |
| 11 | 1***3 | Кронштейн | |
| 12 | К***} | Контактор КМ5100У2, 40В {ТУ16-93 БКЖИ.644413.001ТУ} | |
| 13 | 1***2 | Шина | |
| 14 | Л***} | Лепесток 1-2-3,2х12-08 {ГОСТ 22376-77} | |
| 15 | В***} | Винт 3-16-Кд {ОСТ 1.31528-80} | |
| 16 | 1***0 | Перемычка | |
| 17 | П***} | Предохранитель ИП-50 УХЛ3, 30В {ТУ16-522.006-82} | |
| 18 | Ш***} | Шайба 6 65Г 029 {ГОСТ 6402-70} | |
| 19 | Н***5 | Наконечник Н7.750.091 | |
| 20 | Ш***} | Шайба 0,5-6-10-Кд {ОСТ 1.34505-80} | |
| 21 | Г***} | Гайка 6-Кд {ОСТ 1.33025-80} | |
| 22 | В***} | Винт 6-30-Кд {ОСТ 1.31528-80} | |
| 23 | П***} | Предохранитель ТП-400У3, 50В {ТУ16-646.005-86Е} | |
| 24 | 2***8 | Шпилька | |
| 25 | 1***4 | Стойка | |
| 26 | 2***4 | Шина | |
| 27 | В***} | Винт 5-14-Кд {ОСТ 1.31528-80} | |
| 28 | Ш***} | Штырь 103612-11 {ОСТ 37.003.032-88} | |
| 29 | К***} | Колодка штыревая 502604 {ОСТ 37.003.032-88} | |
| 30 | Г***} | Гайка 5-Кд {ОСТ 1.33017-80} | |
| 31 | В***} | Винт 8-14-Кд {ОСТ 1.31501-80} | |
| 32 | Ш***} | Шайба 0,8-5-8-Кд {ОСТ 1.34505-80} | |
| 33 | Ш***} | Шайба 5 65Г 029 {ГОСТ 6402-70} | |
| 34 | Д***} | Диод КД 209Б {ТР3.362.088ТУ} | |
| 35 | Р***} | Резистор С2-33Н-2,0-120 Ом ±10%-А-Д-В {ОЖО.467.093ТУ} | |
| 36 | Л***} | Лепесток 1-2-3,2х20-07 {ГОСТ 22375-77} | |
| 37 | Ш***} | Шайба 0,8-3-6-Кд {ОСТ 1.34505-80} | |
| 38 | Ш***} | Шайба 3 65Г 026 {ГОСТ 6402-70} | |
| 39 | Г***} | Гайка 3-Кд {ОСТ 1.33017-80} |
