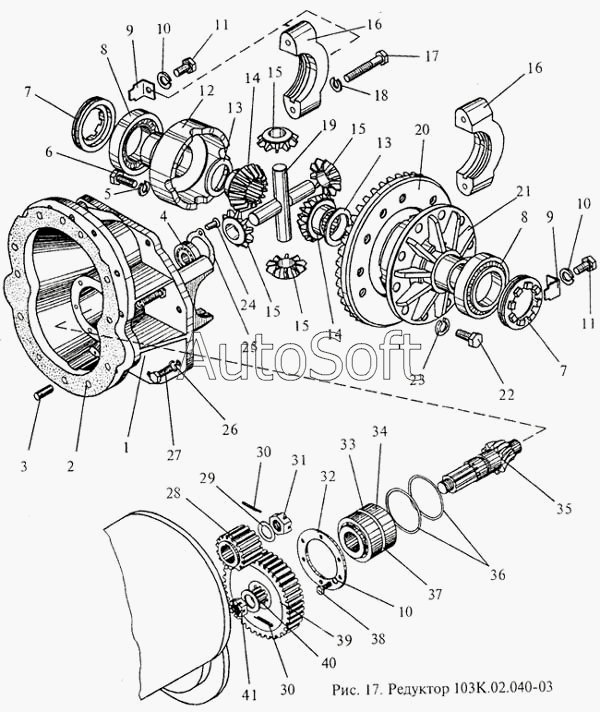

Каталог запасных частей к технике: МЗИК ЭП-103КО. Редуктор
1
2
3
4
5
6
7
7
8
8
9
9
10
10
10
11
11
12
13
13
14
14
15
15
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
36
37
37
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Картер редуктора | |
| 2 | 1***6 | Прокладка | |
| 3 | 1***1 | Штифт | |
| 4 | П***} | Подшипник 102304М {ГОСТ 8328-75} | |
| 5 | 2***2 | Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-75 | |
| 6 | 2***П | Болт М10-6gх60.68 ОСТ 37.001.123-75 | |
| 7 | 1***9 | Гайка | |
| 8 | П***} | Подшипник 7510А {ГОСТ 27365-87} | |
| 9 | 1***7 | Стопор | |
| 10 | Ш***} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 11 | Б***} | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | |
| 12 | 3***8 | Чашка коробки правая | |
| 13 | 6***0 | Шайба опорная | |
| 14 | 4***1 | Шестерня полуоси | |
| 15 | 4***5 | Сателлит дифференциала | |
| 16 | 1***8 | Крышка | |
| 17 | Б***} | Болт М12х1,25-6gх60.56.06 {ГОСТ 7798-70} | |
| 18 | Ш***} | Шайба 12 ОТ 65Г 06 {ГОСТ 6402-70} | |
| 19 | 4***2 | Ось сателлитов | |
| 20 | 3***0 | Шестерня ведомая | |
| 21 | 3***9 | Чашка коробки левая | |
| 22 | 3***4 | Болт специальный М12х1,25-6gх22.10 | |
| 23 | 2***2 | Шайба 12 ОТ 65Г ОСТ 37.001.115-75 | |
| 24 | З***} | Заклепка 5х20.01.10 Кд.6хр {ГОСТ 10299-80} | |
| 25 | 1***4 | Держатель | |
| 26 | Ш***} | Шайба 12 65Г 06 {ГОСТ 6402-70} | |
| 27 | Б***} | Болт М12-8gх35.46.06 {ГОСТ 7796-70} | |
| 28 | 1***7 | Шестерня | |
| 29 | Ш***} | Шайба 16х2,5.02.Ст3кп.06 {ГОСТ 11371-78} | |
| 30 | Ш***} | Шплинт 4х36.06 {ГОСТ 387-79} | |
| 31 | Г***} | Гайка М16х1,5-6Н.04.06 {ГОСТ 5935-73} | |
| 32 | 1***2 | Крышка | |
| 33 | 1***6 | Кольцо | |
| 34 | П***У | Подшипник 57707АУ | |
| 35 | 3***7 | Шестерня ведущая главной передачи заднего моста | |
| 36 | 1***8 | Прокладка | |
| 36 | 1***1 | Прокладка | |
| 37 | 1***7 | Прокладка | |
| 37 | 1***1 | Прокладка | |
| 37 | 1***2 | Прокладка | |
| 38 | Б***} | Болт М8-8gх20.46.06 {ГОСТ 7796-70} | |
| 39 | 1***1 | Шестерня | |
| 40 | 1***3 | Шайба | |
| 41 | 1***9 | Гайка |
