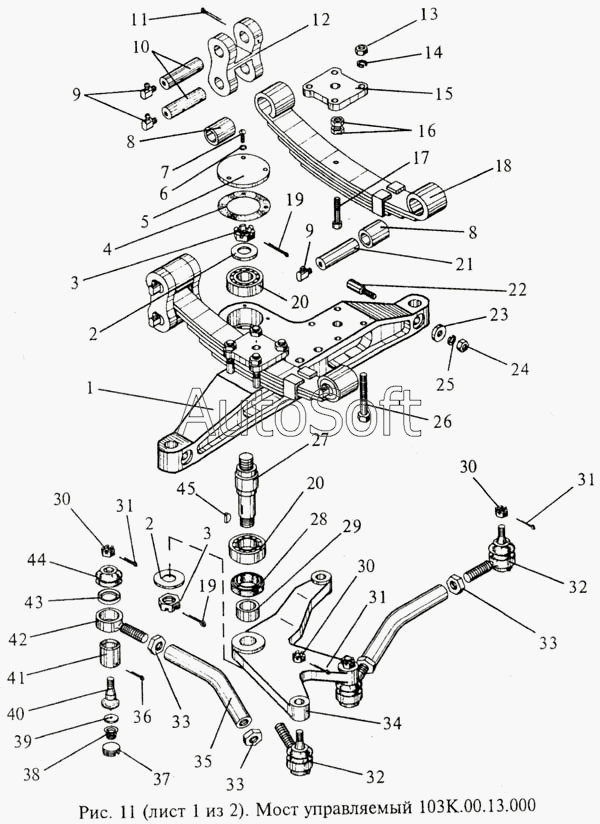

Каталог запасных частей к технике: МЗИК ЭП-103КО. Мост управляемый
35
25
26
27
28
29
30
30
30
31
31
31
32
32
32
33
33
33
34
24
36
37
38
39
40
41
42
43
44
45
13
2
2
3
3
4
5
6
7
8
8
9
9
10
11
12
1
14
15
16
17
18
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Ось задняя | |
| 2 | Ш***} | Шайба 20.01.08кп.06 {ГОСТ 11371-78} | |
| 3 | Г***} | Гайка М20х1,5-6Н.04.06 {ГОСТ 5935-73} | |
| 4 | 1***8 | Прокладка | |
| 5 | 1***9 | Крышка | |
| 6 | Ш***} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 7 | В***} | Винт ВМ6-8gх10.46.06 {ГОСТ 17473-80} | |
| 8 | 1***1 | Втулка | |
| 9 | М***} | Масленка 2.3.90.Ц.6.хр {ГОСТ 19853-74} | |
| 10 | 1***9 | Валик | |
| 11 | Ш***} | Шплинт 6,3х71.06 {ГОСТ 397-79} | |
| 12 | 1***1 | Серьга | |
| 13 | Г***} | Гайка М12х1,25-6Н.5.06 {ГОСТ 15524-70} | |
| 14 | Ш***} | Шайба 12 65Г 06 {ГОСТ 6402-70} | |
| 15 | 1***8 | Пластина | |
| 16 | Г***} | Гайка М8-6Н.5.06 {ГОСТ 2524-70} | |
| 17 | Б***} | Болт 8-60-Ц {ОСТ1.31102-80} | |
| 18 | 1***0 | Рессора | |
| 19 | Ш***} | Шплинт 4х36.06 {ГОСТ 397-79} | |
| 20 | П***} | Подшипник 205 {ГОСТ 8338-75} | |
| 21 | 1***3 | Валик | |
| 22 | 1***5 | Штифт | |
| 23 | Ш***} | Шайба 10.02.Ст3кп.06 {ГОСТ 11371-78} | |
| 24 | Г***} | Гайка М10-6Н.5.06 {ГОСТ 5915-70} | |
| 25 | Ш***} | Шайба 10 65Г 06 {ГОСТ 6402-70} | |
| 26 | Б***} | Болт М12х1,25-8gх95.88.45.06 {ГОСТ 7796-70} | |
| 27 | 1***2 | Ось рычага рулевой трапеции | |
| 28 | 2***0 | Сальник | |
| 29 | 1***1 | Втулка распорная | |
| 30 | Г***} | Гайка М12х1,5-6Н.04.06 {ГОСТ 5935-73} | |
| 31 | Ш***} | Шплинт 3,2х25.06 {ГОСТ 397-79} | |
| 32 | 1***0 | Наконечник | |
| 32 | 2***6 | Наконечник | |
| 33 | Г***} | Гайка М18х1,5.6Н.04.06 {ГОСТ 15522-70} | |
| 34 | 1***4 | Рычаг | |
| 35 | 1***3 | Тяга | |
| 36 | Ш***} | Шплинт 3,2х40.06 {ГОСТ 397-79} | |
| 37 | 1***3 | Заглушка | |
| 38 | 1***4 | Пружина | |
| 39 | 1***8 | Пята опорная | |
| 40 | 1***9 | Палец | |
| 41 | 1***2 | Корпус шарнира | |
| 42 | 1***1 | Наконечник тяги | |
| 43 | 1***6 | Обойма | |
| 44 | 1***0 | Уплотнитель шарнира | |
| 45 | Ш***} | Шпонка 4х6,5 Хим.Фос.прм {ГОСТ 24071-80} |
