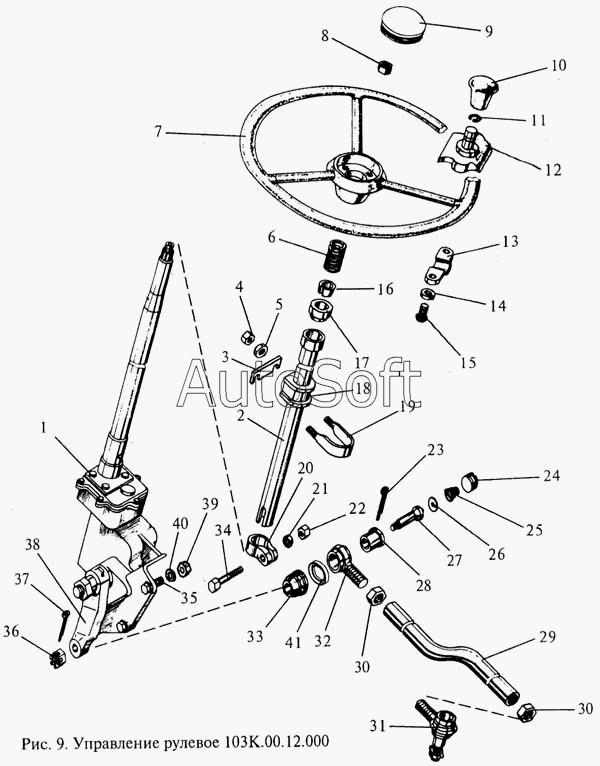

Каталог запасных частей к технике: МЗИК ЭП-103КО. Управление рулевое
32
23
24
25
26
27
28
29
30
30
31
31
22
33
34
35
36
37
38
39
40
41
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Механизм рулевой | |
| 2 | 1***3 | Труба | |
| 3 | 1***3 | Планка регулировочная | |
| 4 | Г***} | Гайка М8-6Н.5.06 {ГОСТ 2524-70} | |
| 5 | Ш***} | Шайба 8х1,5.01.08кп.06 {ГОСТ 11371-78} | |
| 6 | 1***0 | Пружина | |
| 7 | 6***5 | Колесо рулевого управления | |
| 8 | 2***8 | Гайка М16х1,5 | |
| 9 | 2***1 | Заглушка | |
| 10 | 1***0 | Рукоятка | |
| 11 | 1***1 | Кольцо | |
| 12 | 1***0 | Кронштейн | |
| 13 | 1***4 | Хомут | |
| 14 | Ш***} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 15 | В***} | Винт ВМ6-8gх.14-46.06 {ГОСТ 17473-80} | |
| 16 | 2***Б | Кольцо разжимное | |
| 17 | 1***0 | Подшипник | |
| 18 | 5***1 | Втулка стремянки | |
| 19 | 1***5 | Стремянка | |
| 20 | М***7 | Зажимной хомутик | |
| 21 | 2***2 | Шайба 8 | |
| 22 | 2***8 | Гайка М8х1 | |
| 23 | Ш***} | Шплинт 3,2х40.06 {ГОСТ 397-79} | |
| 24 | 1***3 | Заглушка | |
| 25 | 1***4 | Пружина | |
| 26 | 1***8 | Пята опорная | |
| 27 | 1***9 | Палец | |
| 28 | 1***2 | Корпус шарнира | |
| 29 | 1***2 | Тяга | |
| 30 | Г***} | Гайка М18х1,5-6Н.04.06 {ГОСТ 15522-70} | |
| 31 | 1***0 | Наконечник | |
| 31 | 2***6 | Наконечник | |
| 32 | 1***1 | Наконечник тяги | |
| 33 | 1***0 | Уплотнитель | |
| 34 | 2***8 | Болт М8х1х50 | |
| 35 | Б***} | Болт 4М12-8gх40.46.06 {ГОСТ 7796-70} | |
| 36 | Г***} | Гайка М12х1,5-6Н.04.06 {ГОСТ 5935-35} | |
| 37 | Ш***} | Шплинт 3,2х25.06 {ГОСТ 397-79} | |
| 38 | 1***2 | Сошка | |
| 39 | Г***} | Гайка М12-6Н.5.06 {ГОСТ 2524-70} | |
| 40 | Ш***} | Шайба 12 65Г 06 {ГОСТ 6402-70} | |
| 41 | 1***6 | Обойма |
