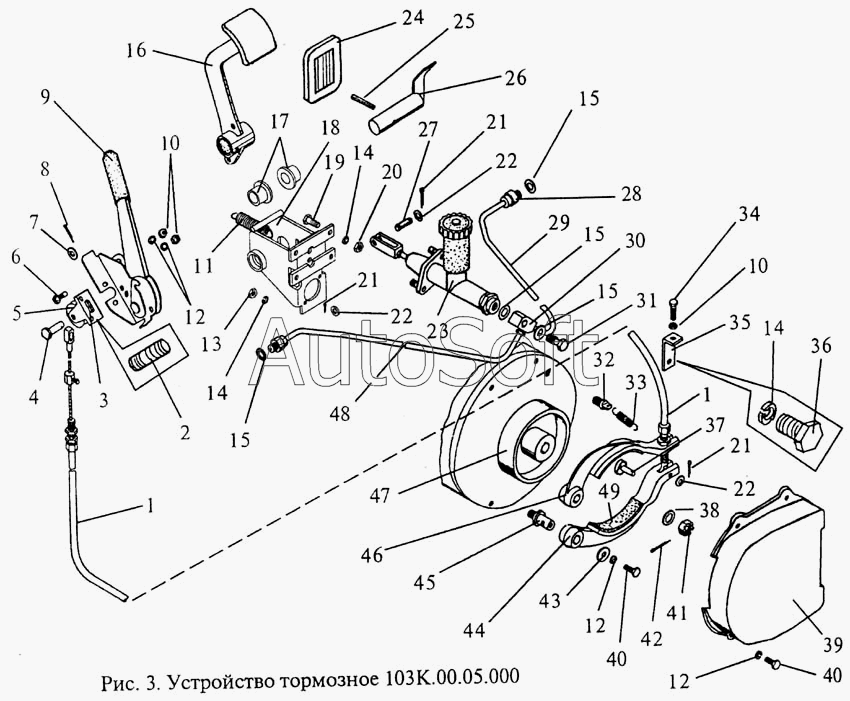

Каталог запасных частей к технике: МЗИК ЭП-103КО. Устройство тормозное
38
26
27
28
29
30
31
33
32
34
35
36
37
25
39
40
40
41
42
43
44
45
46
47
48
49
13
2
3
4
5
6
7
8
9
10
10
11
12
12
12
1
1
14
14
14
15
15
15
15
16
17
18
19
20
21
21
21
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Трос | |
| 2 | Ш***} | Шпилька 2М6-6g х16.66.06 {ГОСТ 22034-76} | |
| 3 | 1***9 | Кронштейн | |
| 4 | О***} | Ось 6-10f9х36.45.Хим.Фос.прм {ГОСТ 9650-80} | |
| 5 | 1***3 | Ролик | |
| 6 | Б***} | Болт М6-8gх16.46.06 {ГОСТ 7798-70} | |
| 7 | Ш***} | Шайба 10.02.Ст3кп.06 {ГОСТ 11371-78} | |
| 8 | Ш***} | Шплинт 3,2х20.06 {ГОСТ 397-79} | |
| 9 | 1***0 | Рукоятка | |
| 10 | Г***} | Гайка М6.6Н.5.06 {ГОСТ 5915-70} | |
| 11 | 1***7 | Пружина | |
| 12 | Ш***} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 13 | Г***} | Гайка М8х1-6Н.5.06 {ГОСТ 2524-70} | |
| 14 | Ш***} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 15 | 1***5 | Прокладка | |
| 16 | 1***0 | Педаль | |
| 17 | 1***2 | Втулка | |
| 18 | 1***0 | Кронштейн | |
| 19 | Б***} | Болт М8-8gх25.46.06 {ГОСТ 7796-70} | |
| 20 | Г***} | Гайка М8.6Н.5.06 {ГОСТ 2524-70} | |
| 21 | Ш***} | Шплинт 2х12.06 {ГОСТ 397-79} | |
| 22 | Ш***} | Шайба 8х1,5.01.08кп.06 {ГОСТ 11371-78} | |
| 23 | 4***0 | Цилиндр главный тормоза в сборе | |
| 24 | 1***1 | Накладка | |
| 25 | Ш***} | Штифт 5х45Хим.Окс.прм {ГОСТ 19119-80} | |
| 26 | 1***0 | Ось | |
| 27 | О***} | Ось 2-8f9х36.25.Хим.Фос.прм {ГОСТ 9650-80} | |
| 28 | 1***9 | Штуцер | |
| 29 | 1***0 | Трубка | |
| 30 | 1***6 | Тройник | |
| 31 | 1***8 | Болт | |
| 32 | 1***7 | Палец | |
| 33 | 1***5 | Пружина | |
| 34 | Б***} | Болт М6-8gх30.46.06 {ГОСТ 7798-70} | |
| 35 | 1***3 | Кронштейн | |
| 36 | Б***} | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | |
| 37 | О***} | Ось 6-8d11х36.25.Хим.Фос.прм {ГОСТ 9650-80} | |
| 38 | Ш***} | Шайба 16х2,5.02.Ст3кп.06 {ГОСТ 11371-78} | |
| 39 | 1***4 | Крышка | |
| 40 | Б***} | Болт М6-8gх12.46.06 {ГОСТ 7805-70} | |
| 41 | Г***} | Гайка М16х1,5.6Н.04.06 {ГОСТ 5935-73} | |
| 42 | Ш***} | Шплинт 4х36.06 {ГОСТ 397-79} | |
| 43 | 1***4 | Шайба | |
| 44 | 1***0 | Колодка | |
| 45 | 1***8 | Палец | |
| 46 | 1***0 | Колодка | |
| 47 | 1***5 | Полумуфта | |
| 48 | 1***2 | Трубка | |
| 49 | 1***8 | Накладка |
