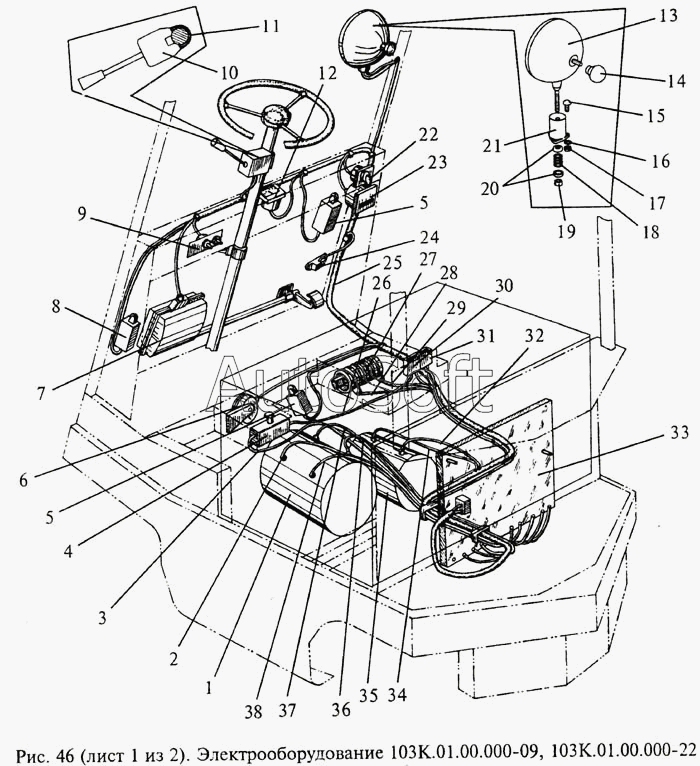

Каталог запасных частей к технике: МЗИК ЭП-103КО. Электрооборудование 103K.01.00.000-09, 103K.01.00.000-22
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
11
2
3
4
5
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***} | Электродвигатель МТ 4 ЭПМ {ТУ 85-001-07514015-93} | |
| 2 | 1***6 | Провод | |
| 3 | 1***2 | Провод | |
| 4 | В***} | Выключатель ВКЭ-160 {ТУ 16-92 ИГФР.642541001 ТУ} | |
| 5 | В***} | Выключатель путевой ВП15Е21Е221-54УХЛ3.8 {БЕЗ 602 063 ТУ} | |
| 6 | З***} | Звуковой сигнальный прибор 20.3721-01 {ТУ 37.003.1388-89} | |
| 7 | 1***1 | Привод контроллера | |
| 8 | 1***0 | Выключатель | |
| 9 | 1***0 | Панель | |
| 10 | П***} | Переключатель ПКЭ11-11У1 {ТУ 3428-012-00216823-94} | |
| 11 | 1***4 | Пластина | |
| 12 | В***} | Вольтметр М42300 0-75 В-1,5 Г {ТУ 25-04.4058-84} | |
| 13 | Ф***} | Фара поворотная ФГ16Е {ТУ 37.003.517-81} | |
| 14 | 1***7 | Рукоятка | |
| 15 | В***} | Винт ВМ4-8gх20.46.06 {ГОСТ 17473-80} | |
| 16 | Ш***} | Шайба 4 65Г 06 {ГОСТ 6402-70} | |
| 17 | Г***} | Гайка М4-6Н.5.06 {ГОСТ 5927-70} | |
| 18 | 1***8 | Пружина | |
| 19 | Г***} | Гайка М12х1,25-6Н.04.029 {ГОСТ 2526-70} | |
| 20 | 1***5 | Шайба | |
| 21 | 1***8 | Стакан | |
| 22 | П***} | Переключатель ПЕ171 УХЛЗ. Исп.1 {ТУ 16-526.408-82} | |
| 23 | С***} | Счетчик времени наработки СВН-2-01 {ТУ 25-1865.081-87} | |
| 24 | 1***0 | Коробка ответвительная | |
| 25 | 1***0 | Жгут | |
| 26 | 1***4 | Провод | |
| 27 | Б***3 | Резистор Р6У2 | |
| 28 | 1***0 | Провод | |
| 29 | 1***2 | Провод | |
| 30 | 1***0 | Розетка | |
| 31 | 1***9 | Розетка | |
| 32 | 1***4 | Провод | |
| 33 | Б***} | Блок БУЭП103 {ТУ 16-93 БКЖИ650321.010 ТУ} | |
| 34 | 1***4 | Провод | |
| 35 | Э***} | Электродвигатель ДПН-3,4 {ЖАИЕ.527.324.001 ТУ} | |
| 36 | 1***2 | Провод | |
| 37 | 1***8 | Провод | |
| 38 | 1***0 | Провод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
