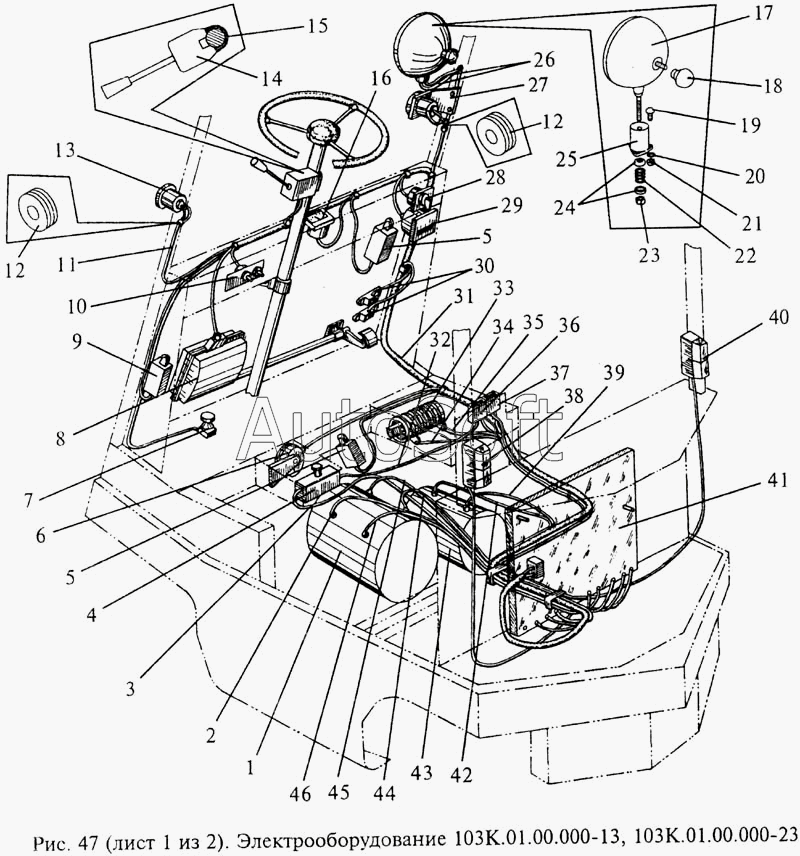

Каталог запасных частей к технике: МЗИК ЭП-103КО. Электрооборудование 103K.01.00.000-13, 103K.01.00.000-23
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
13
2
3
4
5
5
6
7
8
9
10
11
12
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***} | Электродвигатель МТ 4 ЭПМ {ТУ 85-001-07514015-93} | |
| 2 | 1***6 | Провод | |
| 3 | 1***2 | Провод | |
| 4 | В***} | Выключатель ВКЭ-160 {ТУ 16-92 ИГФР.642541001 ТУ} | |
| 5 | В***} | Выключатель путевой ВП15Е21Е221-54УХЛ3.8 {БЕЗ 602 063 ТУ} | |
| 6 | З***} | Звуковой сигнальный прибор 20.3721-01 {ТУ 37.003.1388-89} | |
| 7 | В***} | Выключатель КЕ 021 У3 исп.1 красный "С" {ТУ 16-642.015-84} | |
| 8 | 1***1 | Привод контроллера | |
| 9 | 1***0 | Выключатель | |
| 10 | 1***0 | Панель | |
| 11 | 1***0 | Жгут | |
| 12 | В***} | Втулка 14-10-1847 {ГОСТ 19421-74/ТУ 005.1166-87} | |
| 13 | У***} | Указатель поворота УП5Ж {ТУ 37.003.297-72} | |
| 14 | П***} | Переключатель ПКЭ11-11У1 {ТУ 3428-012-00216823-94} | |
| 15 | 1***4 | Пластина | |
| 16 | В***} | Вольтметр М42300 0-75 В-1,5 Г {ТУ 25-04.4058-84} | |
| 17 | Ф***} | Фара поворотная ФГ16Е {ТУ 37.003.517-81} | |
| 18 | 1***7 | Рукоятка | |
| 19 | В***} | Винт ВМ4-8gх20.46.06 {ГОСТ 17473-80} | |
| 20 | Ш***} | Шайба 4 65Г 06 {ГОСТ 6402-70} | |
| 21 | Г***} | Гайка М4-6Н.5.06 {ГОСТ 5927-70} | |
| 22 | 1***8 | Пружина | |
| 23 | Г***} | Гайка М12х1,25-6Н.04.029 {ГОСТ 2526-70} | |
| 24 | 1***5 | Шайба | |
| 25 | 1***8 | Стакан | |
| 26 | 1***0 | Жгут | |
| 27 | 1***7 | Кронштейн | |
| 28 | П***} | Переключатель ПЕ171 УХЛ3. Исп.1 {ТУ 16-526.408-82} | |
| 29 | С***} | Счетчик времени наработки СВН-2-01 {ТУ 25-1865.081-87} | |
| 30 | 1***0 | Коробка ответвительная | |
| 31 | 1***2 | Жгут | |
| 32 | 1***4 | Провод | |
| 33 | Б***3 | Резистор Р6У2 | |
| 34 | 1***0 | Провод | |
| 35 | 1***2 | Провод | |
| 36 | 1***0 | Розетка | |
| 37 | 1***9 | Розетка | |
| 38 | Ф***} | Фонарь задний ФП209-3716000Б (правый) {ТУ 37.003.230-76} | |
| 39 | 1***4 | Провод | |
| 40 | Ф***} | Фонарь задний ФП209-3716000 (левый) {ТУ 37.003.230-76} | |
| 41 | Б***} | Блок БУЭП103 {ТУ 16-93 БКЖИ 650321.010 ТУ} | |
| 42 | 1***4 | Провод | |
| 43 | Э***} | Электродвигатель ДПН- 3,4 {ЖАИЕ.527.324.001 ТУ} | |
| 44 | 1***2 | Провод | |
| 45 | 1***8 | Провод | |
| 46 | 1***0 | Провод |
