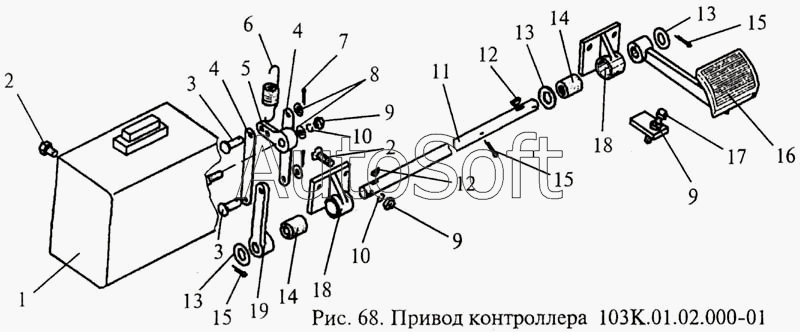

Каталог запасных частей к технике: МЗИК ЭП-103КО. Привод контроллера 103К.01.02.000-01
10
10
19
18
18
17
16
15
15
15
14
14
13
13
13
12
12
11
1
9
9
9
8
7
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***} | Контроллер КУ-2 {ТУ 16-94 БКЖИ.650321.014 ТУ} | |
| 2 | В***} | Винт ВМ6-8gх16.56.06 {ГОСТ 17475-80} | |
| 3 | О***} | Ось 6-8b12х20.25 Хим.Фос.прм {ГОСТ 9650-80} | |
| 4 | 1***2 | Тяга | |
| 5 | 1***1 | Серьга | |
| 6 | 1***5 | Пружина | |
| 7 | Ш***} | Шплинт 1,6х12.06 {ГОСТ 397-79} | |
| 8 | Ш***} | Шайба 6х1,2.04.06 {ГОСТ 11371-78} | |
| 9 | Г***} | Гайка М6-6Н.5.06 {ГОСТ 5915-70} | |
| 10 | Ш***} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 11 | 1***6 | Вал | |
| 12 | Ш***} | Шпонка 3х5 Хим.Фос.прм {ГОСТ 24071-80} | |
| 13 | Ш***} | Шайба С.10.02.Ст3кп.06 {ГОСТ 11371-78} | |
| 14 | 1***2 | Втулка | |
| 15 | Ш***} | Шплинт 2х16.06 {ГОСТ 397-79} | |
| 16 | 1***0 | Педаль | |
| 17 | Б***} | Болт М6-8gх35.46.06 {ГОСТ 7798-70} | |
| 18 | 1***1 | Кронштейн | |
| 19 | 1***3 | Рычаг |
