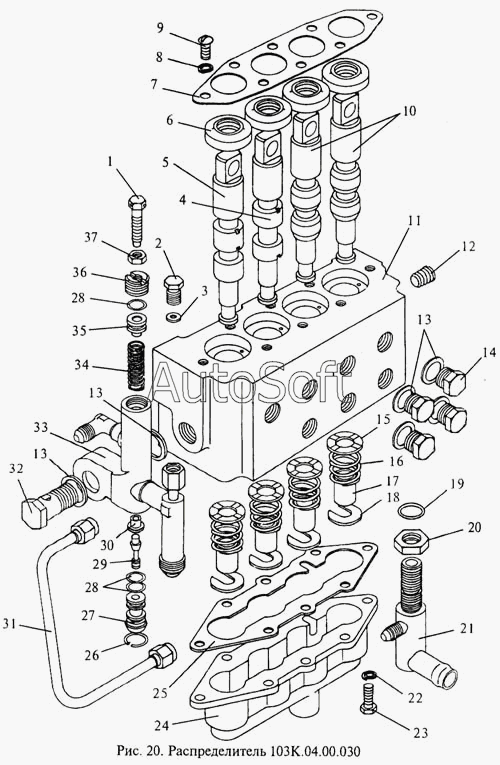

Каталог запасных частей к технике: МЗИК ЭП-103КО. Распределитель
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Винт регулировочный | |
| 2 | 1***7 | Заглушка | |
| 3 | Ш***} | Шайба С.5.М2р {ГОСТ 11371-78} | |
| 4 | 1***3 | Золотник | |
| 5 | 1***2 | Золотник | |
| 6 | М***} | Манжета 2.2-25х42-1 {ГОСТ 8752-79/ОСТ 38.05.146-78} | |
| 7 | 1***5 | Крышка | |
| 8 | Ш***} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 9 | В***} | Винт ВМ6-8gх10.46.06 {ГОСТ 17473-80} | |
| 10 | 1***6 | Золотник | |
| 11 | 1***7 | Корпус | |
| 12 | 1***8 | Пробка | |
| 13 | М***2 | Прокладка М20х28х1,5 | |
| 14 | 1***2 | Пробка | |
| 15 | 1***4 | Шайба | |
| 16 | 1***7 | Пружина | |
| 17 | 1***6 | Втулка | |
| 18 | 1***8 | Шайба | |
| 19 | К***} | Кольцо 017-021-25-2-2 {ГОСТ 18829-73} | |
| 20 | 1***6 | Гайка | |
| 21 | 1***0 | Тройник | |
| 22 | Ш***} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 23 | Б***} | Болт М8-8gх20.46.06 {ГОСТ 7796-70} | |
| 24 | 1***2 | Крышка нижняя | |
| 25 | 1***3 | Прокладка | |
| 26 | К***} | Кольцо 18-Кд {ОСТ1.10241-71} | |
| 27 | 1***2 | Втулка | |
| 28 | К***} | Кольцо 012-016-25-2-2 {ГОСТ 18829-73} | |
| 29 | 1***3 | Клапан | |
| 30 | 1***4 | Втулка | |
| 31 | 1***0 | Трубопровод | |
| 32 | 1***0 | Клапан обратный | |
| 33 | 1***0 | Коллектор | |
| 34 | 1***5 | Пружина | |
| 35 | 1***6 | Упор | |
| 36 | 1***7 | Пробка | |
| 37 | Г***} | Гайка М8-6Н.5.06 {ГОСТ 2524-70} |
