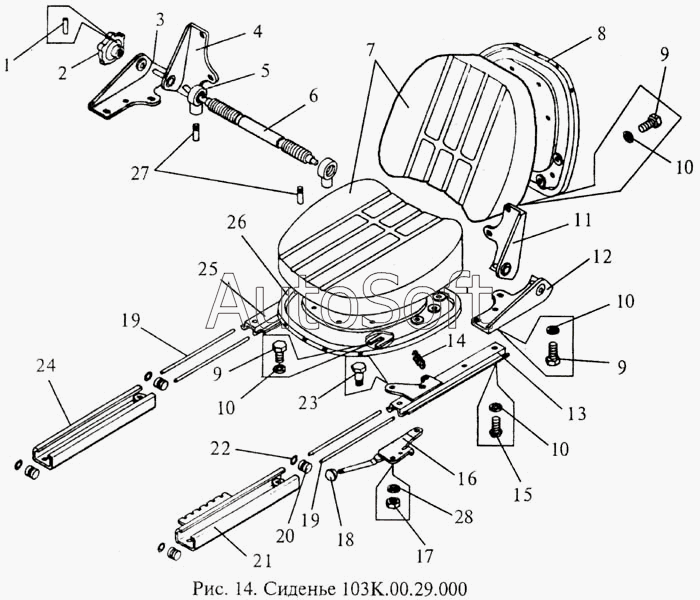

Каталог запасных частей к технике: МЗИК ЭП-103КО. Сиденье
15
28
27
26
25
24
23
22
21
20
19
19
18
18
17
16
1
14
13
12
11
10
10
10
10
9
9
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***} | Штифт 3.3х30 Хим.Фос.прм {ГОСТ 3128-70} | |
| 2 | 1***0 | Ручка | |
| 2 | 1***0 | Ручка | |
| 3 | 1***0 | Кронштейн | |
| 4 | 1***2 | Кронштейн | |
| 5 | 1***3 | Гайка | |
| 6 | 1***1 | Вал | |
| 7 | П***} | Подушка {ТУ 6-05-1996-85} | |
| 8 | 1***0 | Основание | |
| 9 | Б***} | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | |
| 10 | Ш***} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 11 | 1***0 | Кронштейн | |
| 12 | 1***2 | Кронштейн | |
| 13 | 1***0 | Рейка | |
| 14 | 1***2 | Пружина | |
| 15 | В***} | Винт ВМ8-8gх20.46.06 {ГОСТ 17473-80} | |
| 16 | 1***0 | Стопор | |
| 17 | Г***} | Гайка М8-6Н.5.06 {ГОСТ 15521-70} | |
| 18 | 1***0 | Ручка | |
| 18 | I***4 | Ручка | |
| 19 | 1***2 | Толкатель | |
| 20 | 1***1 | Ролик | |
| 21 | 1***0 | Направляющая | |
| 22 | К***} | Кольцо 010-015-30-2-2 {ГОСТ 18829-73} | |
| 23 | 1***1 | Ось | |
| 24 | 1***0 | Направляющая | |
| 25 | 1***0 | Направляющая | |
| 26 | 1***0 | Основание | |
| 27 | 1***2 | Фиксатор | |
| 28 | Ш***} | Шайба 8х1.5.01.08кп.06 {ГОСТ 11371-78} |
