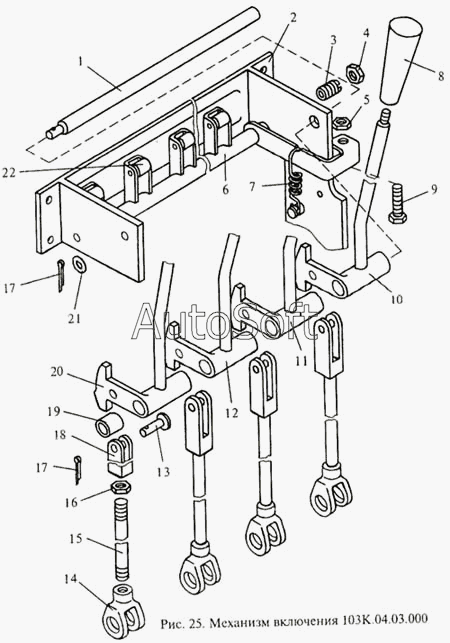

Каталог запасных частей к технике: МЗИК ЭП-103КО. Механизм включения
11
22
21
20
19
18
17
17
16
15
14
13
12
1
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Ось | |
| 2 | 1***0 | Кронштейн | |
| 3 | Ю***3 | Втулка | |
| 4 | Г***} | Гайка М12х1,25-6Н.04.06 {ГОСТ 2526-70} | |
| 5 | Г***} | Гайка М6.6Н.5.06 {ГОСТ 5915-70} | |
| 6 | 1***0 | Рычаг | |
| 7 | 1***4 | Пружина | |
| 8 | 1***0 | Рукоятка | |
| 8 | 1***1 | Рукоятка | |
| 9 | Б***} | Болт М6-8gх30.46.06 {ГОСТ 7798-70} | |
| 10 | 1***3 | Рукоятка | |
| 11 | 1***2 | Рукоятка | |
| 12 | 1***1 | Рукоятка | |
| 13 | О***} | Ось 6-8f9х25.25 Хим.Фос.прм {ГОСТ 9650-80} | |
| 14 | 1***3 | Вилка | |
| 15 | 1***5 | Тяга | |
| 16 | Г***} | Гайка М8-6Н.5.06 {ГОСТ 15521-70} | |
| 17 | Ш***} | Шплинт 2х12-06 {ГОСТ 397-79} | |
| 18 | 1***4 | Вилка | |
| 19 | 1***6 | Втулка | |
| 20 | 1***0 | Рукоятка | |
| 21 | Ш***} | Шайба 2.8х1,5.01.08кп.06 {ГОСТ 11371-78} | |
| 22 | 1***1 | Ролик |
