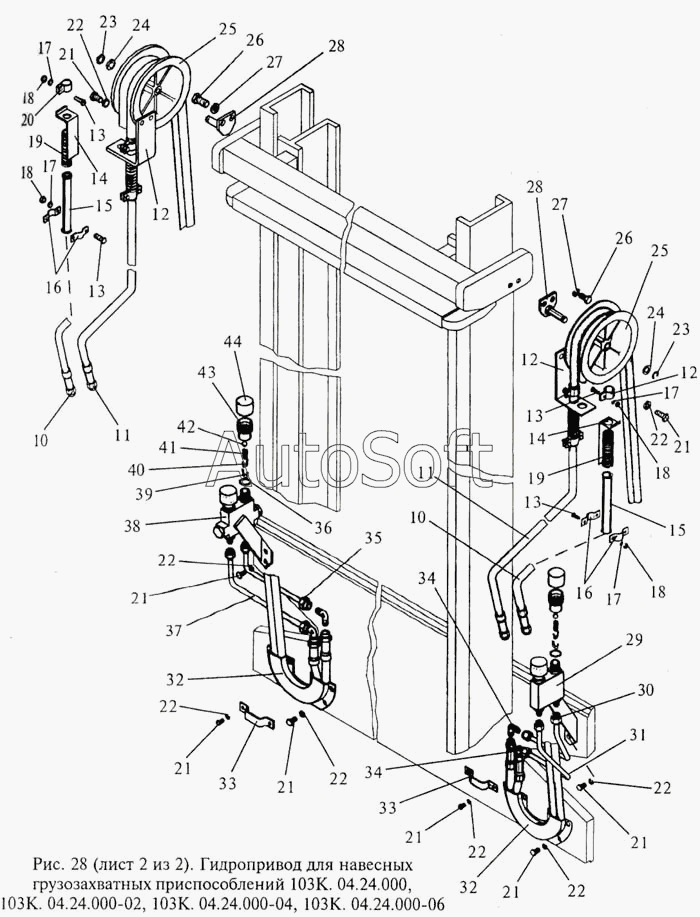

Каталог запасных частей к технике: МЗИК ЭП-103КО. Гидропривод для навесных грузозахватных приспособлений
10
10
10
11
11
11
12
12
12
13
13
13
13
14
14
15
15
16
16
17
17
17
17
18
18
18
18
19
19
20
21
21
21
21
21
21
21
21
22
22
22
22
22
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
30
31
32
32
33
33
34
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 1***2 | Рукав высокого давления | |
| 10 | 1***4 | Рукав высокого давления | |
| 11 | 1***8 | Рукав высокого давления | |
| 11 | 1***0 | Рукав высокого давления | |
| 12 | 1***7 | Кронштейн | |
| 13 | Б***} | Болт М6-8gх16.46.06 {ГОСТ 7798-70} | |
| 14 | 1***4 | Перегородка | |
| 15 | 1***6 | Обечайка | |
| 16 | 1***3 | Скоба | |
| 17 | Ш***} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 18 | Г***} | Гайка М6-6Н.5.06 {ГОСТ 5915-70} | |
| 19 | 1***5 | Пружина | |
| 20 | 1***2 | Хомут | |
| 21 | Б***} | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | |
| 22 | Ш***} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 23 | К***} | Кольцо В20.65Г Хим.Фос.прм {ГОСТ 13943-86} | |
| 24 | Ш***} | Шайба 20.04.06 {ГОСТ 9649-78} | |
| 25 | 1***3 | Ролик | |
| 26 | Б***} | Болт М10-8gх20.58.06 {ГОСТ 7798-70} | |
| 27 | Ш***} | Шайба 10 65Г 06 {ГОСТ 6402-70} | |
| 28 | 1***0 | Кронштейн | |
| 29 | 1***0 | Коллектор | |
| 30 | 1***1 | Трубопровод | |
| 31 | 1***0 | Трубопровод | |
| 32 | 1***8 | Крышка | |
| 33 | 1***1 | Скоба | |
| 34 | 1***9 | Угольник | |
| 35 | 1***5 | Трубопровод | |
| 36 | 1***3 | Шайба | |
| 37 | 1***4 | Трубопровод | |
| 38 | 1***1 | Коллектор | |
| 39 | 1***А | Крестовина нижняя | |
| 40 | 1***А | Крестовина верхняя | |
| 41 | А***1 | Пружина | |
| 42 | Ш***} | Шарик 14,288-60 {ГОСТ 3722-81} | |
| 43 | 1***А | Корпус запорного устройства | |
| 44 | 1***3 | Колпачок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
