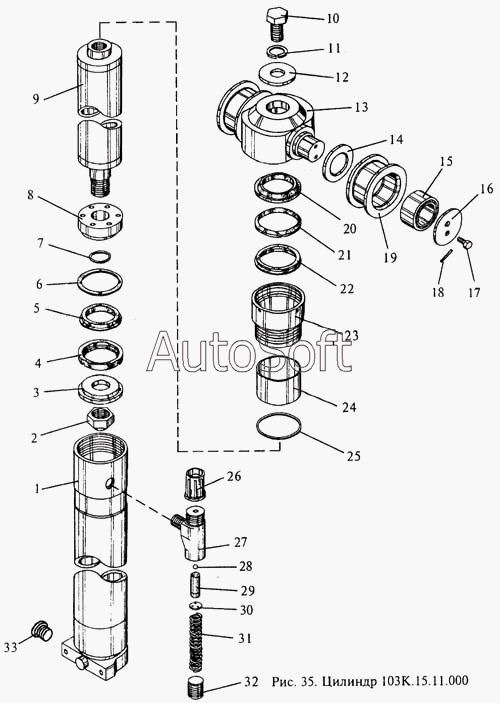

Каталог запасных частей к технике: МЗИК ЭП-103КО. Цилиндр 103К.15.11.000
26
19
20
20
21
22
23
24
25
18
27
28
29
30
31
32
33
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Труба | |
| 2 | 1***7 | Гайка | |
| 3 | 1***6 | Кольцо | |
| 4 | 1***7 | Манжетодержатель | |
| 5 | М***} | Манжета 1-90х75-6 {ГОСТ 14896-84} | |
| 6 | 1***4 | Кольцо | |
| 7 | К***} | Кольцо 032-036-25-2-2 {ГОСТ 18829-73} | |
| 8 | 1***2 | Поршень | |
| 9 | 1***0 | Шток | |
| 10 | Б***} | Болт М24-8gх40.56.06 {ГОСТ 7796-70} | |
| 11 | Ш***} | Шайба 24 65Г 06 {ГОСТ 6402-70} | |
| 12 | 1***5 | Шайба | |
| 13 | 1***6 | Траверса | |
| 14 | 1***1 | Шайба | |
| 15 | П***} | Подшипник 4074108 {ГОСТ 4657-82} | |
| 16 | 1***1 | Крышка | |
| 17 | Б***} | Болт 3М8-8gх14.46.06 {ГОСТ 7796-70} | |
| 18 | 1***4 | Стопор | |
| 19 | 1***2 | Ролик | |
| 20 | 1***0 | Грязесъемник | |
| 20 | Г***} | Грязесъемник 4-63 {ГОСТ 24811-81} | |
| 21 | 1***5 | Кольцо | |
| 22 | М***} | Манжета 1-78х63-6 {ГОСТ 14896-84} | |
| 23 | 1***8 | Гайка | |
| 24 | 1***9 | Втулка | |
| 25 | К***} | Кольцо 090-095-30-2-2 {ГОСТ 18829-73} | |
| 26 | 1***7 | Колпачок | |
| 27 | 1***1 | Корпус | |
| 28 | Ш***} | Шарик 4,763- 100 {ГОСТ 3722-81} | |
| 29 | 1***0 | Поплавок | |
| 30 | 1***7 | Шайба | |
| 31 | 1***3 | Пружина | |
| 32 | 1***2 | Пробка | |
| 33 | 1***7 | Пробка |
