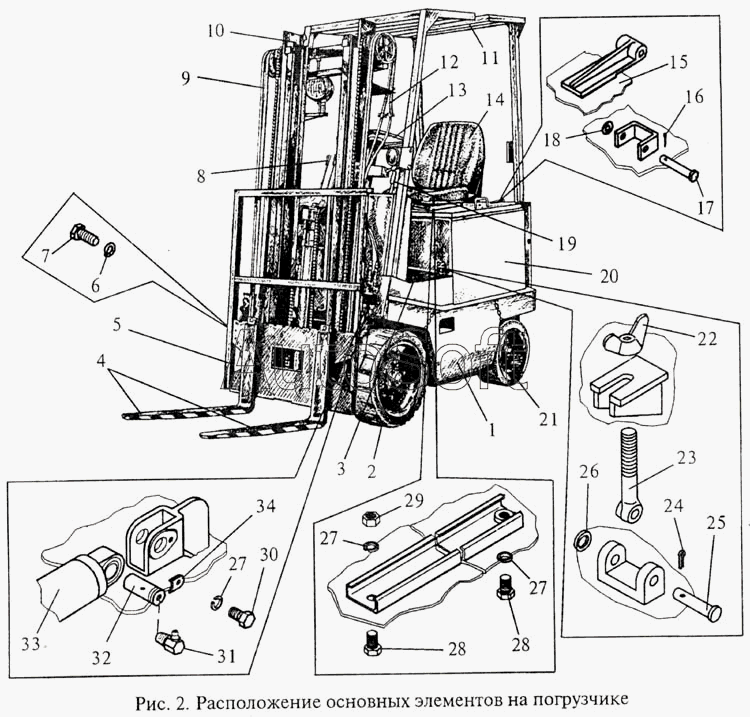

Каталог запасных частей к технике: МЗИК ЭП-103КО. Расположение основных элементов на погрузчике
25
19
20
20
20
20
21
22
23
23
24
18
26
27
27
27
28
28
29
30
31
32
33
34
10
2
3
4
5
6
7
8
9
9
1
10
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Корпус | |
| 2 | 1***0 | Мост ведущий | |
| 3 | 1***2 | Коврик | |
| 4 | 1***0 | Вила | |
| 5 | 1***0 | Рамка защитная | |
| 6 | Ш***} | Шайба 12 65Г 06 {ГОСТ 6402-70} | |
| 7 | Б***} | Болт М12-8gх25.56.06 {ГОСТ 7796-70} | |
| 8 | 1***6 | Гидропривод | |
| 9 | 1***0 | Гидропривод для навесных грузозахватных приспособлений | |
| 9 | 1***4 | Гидропривод для навесных грузозахватных приспособлений | |
| 10 | 1***0 | Грузоподъемник | |
| 10 | 1***2 | Грузоподъемник | |
| 11 | 1***0 | Ограждение | |
| 12 | 1***2 | Гидропривод для навесных грузозахватных приспособлений | |
| 12 | 1***6 | Гидропривод для навесных грузозахватных приспособлений | |
| 13 | 1***0 | Управление рулевое | |
| 14 | 1***0 | Сиденье | |
| 15 | 1***0 | Крышка | |
| 16 | Ш***} | Шплинт 3,2х20.06 {ГОСТ 397-79} | |
| 17 | О***} | Ось 6-10b12х65.45.Ц15.хр {ГОСТ 9650-80} | |
| 18 | Ш***} | Шайба 10.02.Ст3кп.06 {ГОСТ 11371-78} | |
| 19 | 1***0 | Устройство тормозное | |
| 20 | 1***9 | Электрооборудование | |
| 20 | 1***3 | Электрооборудование | |
| 20 | 1***2 | Электрооборудование | |
| 20 | 1***3 | Электрооборудование | |
| 21 | 1***0 | Мост управляемый | |
| 22 | Г***} | Гайка М10-6Н.6.35Л-1 Кд9.фос {ГОСТ 3032-76} | |
| 23 | 1***1 | Болт откидной | |
| 23 | Б***} | Болт В2М10-6ех80.36С.019 {ГОСТ 3033-79} | |
| 24 | Ш***} | Шплинт 2,5х16.019 {ГОСТ 397-79} | |
| 25 | О***} | Ось 6-8b12х45.16ХСН.2.29,0...36,5 Кд.9хр {ГОСТ 9650-80} | |
| 26 | Ш***} | Шайба С8х1,5.01.08кп.06 {ГОСТ 11371-78} | |
| 27 | Ш***} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 28 | Б***} | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | |
| 29 | Г***} | Гайка М8-6Н.5.06 {ГОСТ 15521-70} | |
| 30 | Б***} | Болт М8-8gх16.46.06 {ГОСТ 7796-70} | |
| 31 | М***} | Масленка 2.3.90.Ц.6.хр {ГОСТ 19853-74} | |
| 32 | 1***5 | Ось | |
| 33 | 1***0 | Цилиндр наклона | |
| 34 | 1***3 | Прижим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
