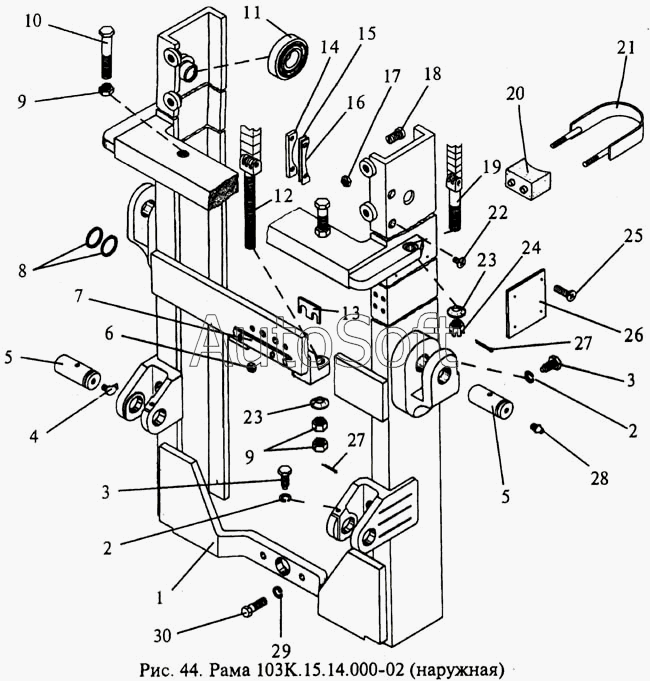

Каталог запасных частей к технике: МЗИК ЭП-103КО. Рама 103К.15.14.000-02 (наружная)
1
2
2
3
3
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Рама | |
| 2 | Ш***} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 3 | 1***4 | Болт | |
| 4 | М***} | Масленка 2.3.90.Ц.6хр {ГОСТ 19853-74} | |
| 5 | 1***3 | Ось | |
| 6 | Г***} | Гайка М8-6Н.5.06 {ГОСТ 15521-70} | |
| 7 | 1***9 | Планка | |
| 8 | 1***6 | Кольцо | |
| 9 | Г***} | Гайка М16х1,5.6Н.5.06 {ГОСТ 15521-70} | |
| 10 | 1***7 | Болт | |
| 11 | П***} | Подшипник 460706 КС17 {ТУ 37.006.111-81} | |
| 12 | 1***5 | Тяга | |
| 13 | 1***8 | Прокладка | |
| 14 | 1***5 | Ограничитель верхний | |
| 15 | 1***4 | Ограничитель верхний | |
| 16 | 1***6 | Ограничитель верхний | |
| 17 | Г***} | Гайка М12х1,25-6Н.04.06 {ГОСТ 2526-70} | |
| 18 | 1***3 | Упор | |
| 19 | 1***2 | Цепь | |
| 20 | 1***7 | Упор | |
| 21 | 1***0 | Хомут | |
| 22 | В***} | Винт ВМ8-8gх16.46.06 {ГОСТ 17475-80} | |
| 23 | Ш***} | Шайба 7019-0395 Хим.Фос.прм {ГОСТ 13438-68} | |
| 24 | Г***} | Гайка М16х1,5-6Н.5.06 {ГОСТ 5918-73} | |
| 25 | В***} | Винт 3-6-Кд {ОСТ1.31528-80} | |
| 26 | 1***9 | Табличка | |
| 27 | Ш***} | Шплинт 3,2х32.029 {ГОСТ 397-79} | |
| 28 | М***} | Масленка 1.3.Ц6.хр. {ГОСТ 19853-74} | |
| 29 | Ш***} | Шайба 14Т 65Г 029 {ГОСТ 6402-70} | |
| 30 | Б***} | Болт 14-40-Кд {ОСТ1.31120-80} |
