Каталог запасных частей к технике: МЗИК ЭТ-2054. Электрооборудование (с системой управления «Куртис»)
1
2
3
3
3
3
3
3
4
4
4
4
4
4
4
5
6
7
7
7
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

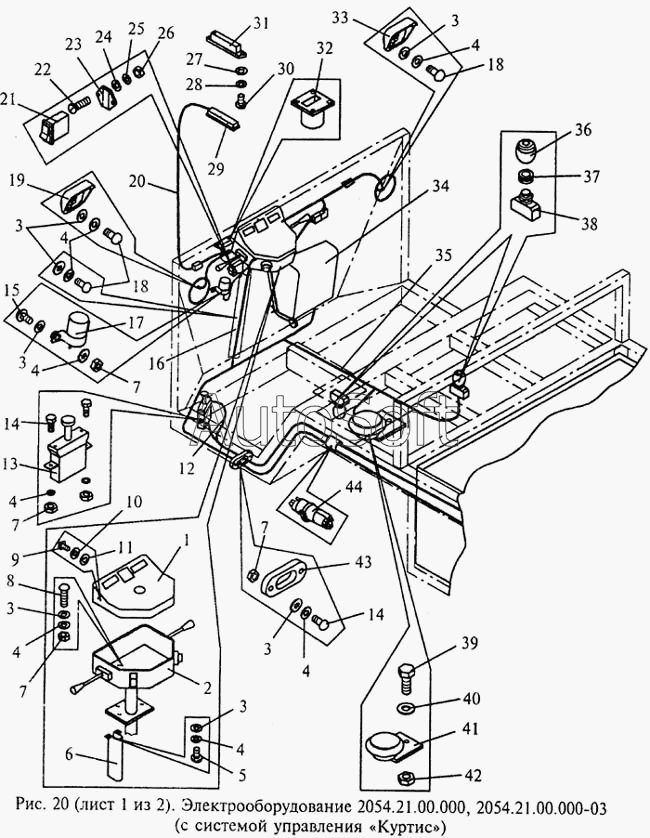

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Панель | |
| 2 | 2***0 | Панель | |
| 3 | Ш***} | Шайба С.6х1,2.04.06 {ГОСТ 11371-78} | |
| 4 | Ш***} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 5 | В***} | Винт 6-8-Ц {ОСТ 1.31501-80} | |
| 6 | 2***8 | Кожух | |
| 7 | Г***} | Гайка 6-Кд {ОСТ 1.33025-80} | |
| 8 | Б***} | Болт 6-16-Кд {ОСТ 1.31240-80} | |
| 9 | В***} | Винт 3-10-Кд {ОСТ 1.31528-80} | |
| 10 | Ш***} | Шайба 3 65Г 06 {ГОСТ 6402-70} | |
| 11 | Ш***} | Шайба 0,8-3-6-Кд {ОСТ 1.34505-80} | |
| 12 | 2***0 | Провод | |
| 13 | В***} | Выключатель ВКЭ-250У2 {ТУ16-92 ИГФР.642541.001ТУ} | |
| 14 | В***} | Винт 6-16-Кд {ОСТ 1.31542-80} | |
| 15 | В***} | Винт 6-20-Кд {ОСТ 1.31501-80} | |
| 16 | 2***7 | Кожух | |
| 17 | П***} | Прерыватель указателей поворота РС410 {ТУ 37.003.508-78} | |
| 18 | В***} | Винт 6-10-Кд {ОСТ 1.31528-80} | |
| 19 | 2***0 | Панель | |
| 20 | 2***0 | Жгут | |
| 21 | В***} | Выключатель ВК343-01.05 {ТУ 37.003.701-75} | |
| 22 | В***} | Винт 4-12-Кд {ОСТ 1.31528-80} | |
| 23 | 1***1 | Переходник | |
| 24 | Ш***} | Шайба С.4.01.08кп.06 {ГОСТ 11371-78} | |
| 25 | Ш***} | Шайба 4 65Г 06 {ГОСТ 6402-70} | |
| 26 | Г***} | Гайка 4-Кд {ОСТ 1.33017-80} | |
| 27 | Ш***} | Шайба С.5.01.08кп.029 {ГОСТ 11371-78} | |
| 28 | Ш***} | Шайба 5 65Г 06 {ГОСТ 6402-70} | |
| 29 | П***} | Плафон ПК142 {ТУ 37.003.221-77} | |
| 30 | В***} | Винт 5-12-Кд {ОСТ 1.31528-80} | |
| 31 | 2***2 | Корпус | |
| 32 | С***} | Счетчик времени наработки СВН-2-01 {ТУ 25-1865.081-87} | |
| 33 | 2***1 | Панель | |
| 34 | 2***0 | Привод акселератора | |
| 35 | 2***0 | Жгут | |
| 36 | 2***5 | Колпачок | |
| 37 | 2***4 | Гайка | |
| 38 | М***} | Микровыключатель МП1105Л УХЛ3.011А {ТУ 16-526.329-78} | |
| 39 | Б***} | Болт М8-8gх16.46.06 {ГОСТ 7798-70} | |
| 40 | Ш***} | Шайба 8 65 Г 06 {ГОСТ 6402-70} | |
| 41 | З***} | Звуковой сигнальный прибор 20.3721-01 {ТУ 37.003. 1388-89} | |
| 42 | Г***} | Гайка 8-Кд {ОСТ 1.33017-80} | |
| 43 | 1***2 | Втулка | |
| 44 | 5***4 | Бирка |
