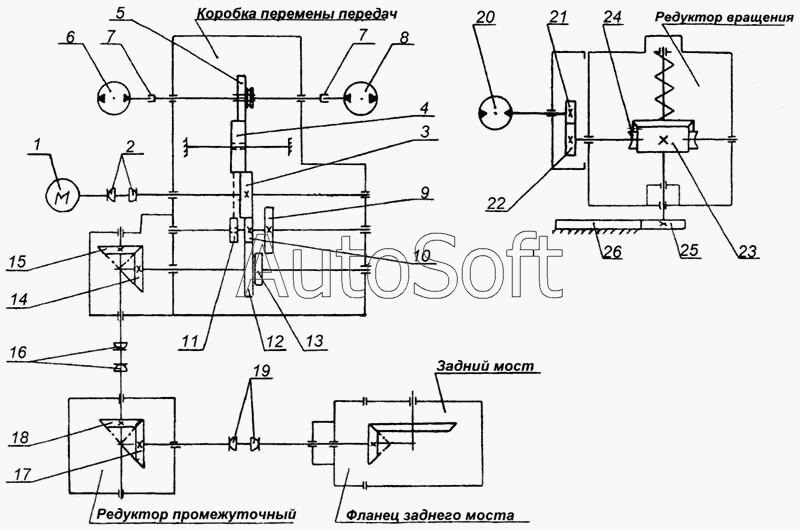

Каталог запасных частей к технике: АОМЗ ЛТ-72 Б (2002). Схема кинематическая принципиальная
13
26
25
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***М | Дизельный двигатель N=130 л.с. | |
| 2 | Л***6 | Вал карданный малый | |
| 3 | Л***1 | Колесо зубчатое Z=26, m=5 | |
| 4 | Л***3 | Колесо зубчатое | |
| 5 | Л***2 | Колесо зубчатое | |
| 6 | Н***Л | Насос шестеренчатый Q=86.2 л/мин, n=1920 об/мин | |
| 7 | Л***А | Обойма зубчатая | |
| 8 | Н***3 | Насос шестеренчатый Q=139,9 л/мин, n=1500 об/мин | |
| 9 | Л***2 | Колесо зубчатое | |
| 10 | Л***9 | Колесо зубчатое | |
| 11 | Л***7 | Колесо зубчатое | |
| 12 | Л***8 | Блок шестерен | |
| 13 | Л***8 | Блок шестерен | |
| 14 | Л***2 | Колесо зубчатое коническое | |
| 15 | Л***3 | Колесо зубчатое коническое | |
| 16 | М***0 | Муфта цепная | |
| 17 | М***6 | Колесо зубчатое коническое Z=20, m=8 | |
| 18 | М***7 | Колесо зубчатое коническое Z=22, m=8 | |
| 19 | Т***2 | Вал карданный | |
| 20 | Г***0 | Гидромотор N=79,9 л/мин, n=1500 об/мин | |
| 21 | Л***3 | Колесо зубчатое | |
| 22 | Л***4 | Колесо зубчатое | |
| 23 | Л***2 | Червяк | |
| 25 | К***3 | Колесо зубчатое | |
| 26 | К***А | Колесо зубчатое |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
