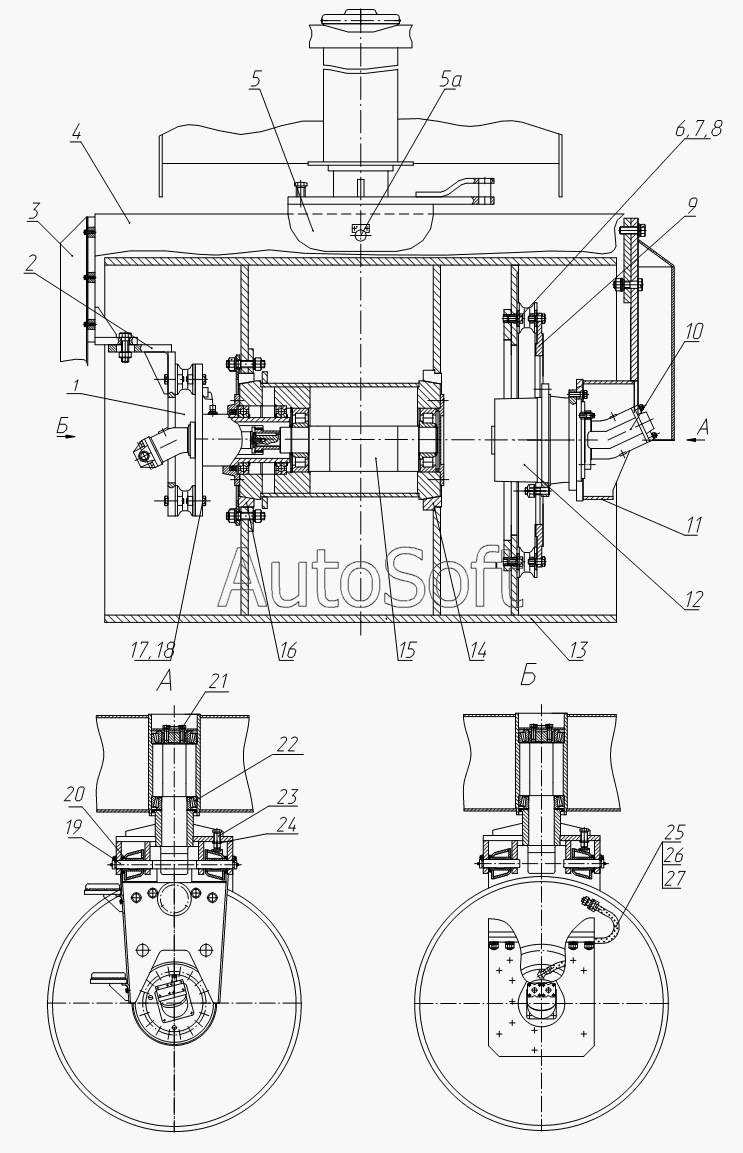

Каталог запасных частей к технике: Раскат ДУ-98, 99, 100 (доп.) (2007). Валец вибрационный ДУ-98.283.000-06
1
2
3
4
5
5а
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Амортизатор | |
| 10 | 3***6 | Гидромотор | |
| 11 | Д***0 | Опора | |
| 12 | B***V | Редуктор планетарный | |
| 13 | Д***0 | Валец | |
| 14 | Д***3 | Кольцо разрезное | |
| 15 | Д***1 | Вибратор | |
| 16 | Д***2 | Кольцо разрезное | |
| 17 | Д***6 | Болт | |
| 18 | Д***8 | Шайба | |
| 19 | Д***2 | Палец | |
| 2 | Д***0 | Опора | |
| 20 | Д***1 | Втулка | |
| 21 | Д***1 | Болт | |
| 22 | 7***А | Подшипник 7524А | |
| 23 | Д***1 | Болт | |
| 24 | Д***5 | Гайка | |
| 25 | Д***2 | Штуцер | |
| 26 | Д***7 | Гайка | |
| 27 | Д***8 | Заглушка | |
| 3 | Д***0 | Кожух | |
| 4 | Д***0 | Вилка | |
| 5 | Д***0 | Рычаг | |
| 5а | Д***3 | Оседержатель | |
| 6 | Д***0 | Болт | |
| 7 | Д***7 | Шайба | |
| 8 | Д***6 | Футорка | |
| 9 | Д***9 | Диск |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
