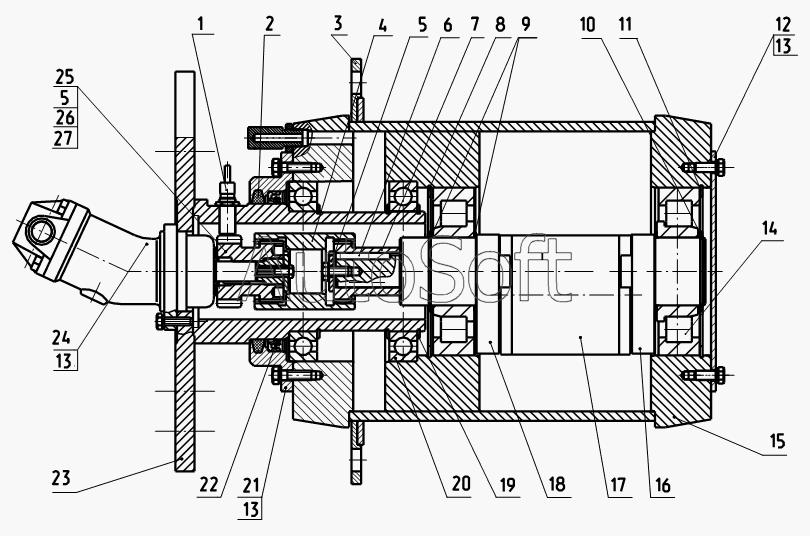

Каталог запасных частей к технике: Раскат ДУ-98, 99, 100 (доп.) (2007). Вибратор ДУ-96.263.030-01
1
2
3
4
5
5
6
7
8
11
9
10
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***В | Датчик оборотов | |
| 2 | Д***1 | Кольцо войлочное | |
| 3 | Д***3 | Кольцо | |
| 4 | Д***7 | Втулка зубчатая | |
| 5 | Д***5 | Шайба | |
| 6 | Д***8 | Шпонка 12х8х70 | |
| 7 | Д***6 | Втулка зубчатая | |
| 8 | Д***0 | Кольцо | |
| 9 | Д***3 | Кольцо | |
| 10 | Д***2 | Кольцо В85 | |
| 11 | Д***0 | Кольцо | |
| 12 | Д***3 | Крышка | |
| 13 | Д***6 | Прокладка | |
| 14 | Г***8 | Подшипник №30-42417М | |
| 15 | Д***1 | Корпус | |
| 16 | Д***1 | Дебаланс подвижный правый | |
| 17 | Д***1 | Вал | |
| 18 | Д***1 | Дебаланс подвижный левый | |
| 19 | Д***3 | Кольцо | |
| 20 | Г***8 | Подшипник №130 | |
| 21 | Д***2 | Крышка | |
| 22 | М***1 | Манжета 2.1-170х200-1 | |
| 23 | Д***0 | Опора | |
| 24 | 3***3 | Гидромотор | |
| 25 | Д***0 | Втулка зубчатая | |
| 26 | Д***2 | Шайба | |
| 27 | Д***2 | Болт |
