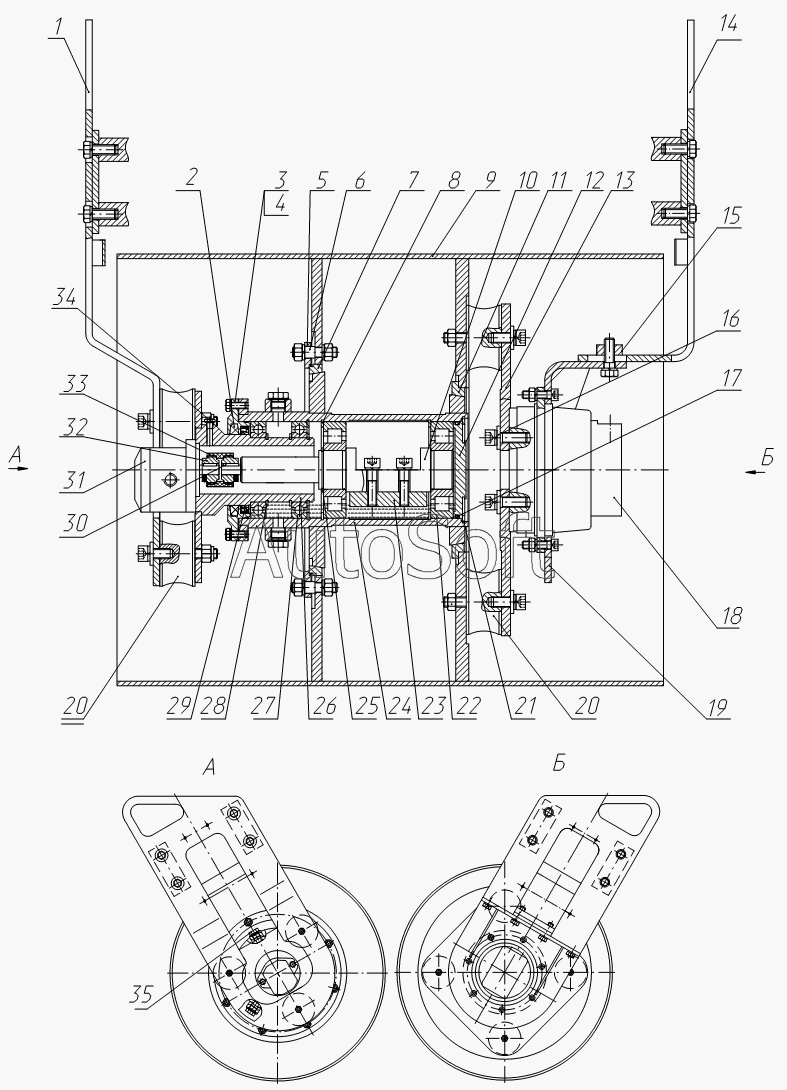

Каталог запасных частей к технике: Раскат RV-1.5 (1.7/2.0/2.2/2.4)-DD-01 (2010). Вибровалец катков RV-1.5-DD-01, RV-1.7-DD-01, ДУ-106.453.900–RV-1.5, ДУ-106.453.900-01– RV-1.7
27
19
20
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
9
2
3
4
5
6
7
8
9
1
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Опора | |
| 2 | Д***5 | Кольцо | |
| 3 | Д***2 | Крышка | |
| 4 | Д***3 | Прокладка | |
| 5 | Д***9 | Кольцо | |
| 6 | Д***2 | Шпилька | |
| 7 | Д***5 | Кольцо разрезное | |
| 8 | J***2 | Кольцо | |
| 9 | Д***0 | Валец | |
| 9 | Д***1 | Валец | |
| 10 | Д***8 | Вал | |
| 11 | Д***6 | Кольцо разрезное | |
| 12 | Д***1 | Крышка | |
| 13 | Д***7 | Лист | |
| 14 | Д***0 | Опора | |
| 15 | Д***9 | Планка | |
| 16 | Д***2 | Шайба | |
| 17 | Г***9 | Кольцо 040-045-30-2-2 | |
| 18 | М***0 | Гидромотор | |
| 19 | Д***0 | Опора | |
| 20 | I***1 | Амортизатор | |
| 21 | J***2 | Кольцо | |
| 22 | 4***Л | Подшипник 42412Л | |
| 23 | Д***9 | Полукольцо | |
| 24 | Д***0 | Опора | |
| 25 | А***0 | Кольцо А60х2.0 | |
| 26 | Д***0 | Опора | |
| 27 | 1***0 | Подшипник ГОСТ 8338 (D=150, d=100, В=24) | |
| 28 | А***0 | Кольцо А100х3.0 | |
| 29 | Г***2 | Манжета 1.1-110х135-1 | |
| 30 | Д***1 | Шпонка | |
| 31 | X***1 | Гидромотор | |
| 32 | B***М | Ступица | |
| 33 | B***V | Гильза | |
| 34 | Д***7 | Пробка | |
| 35 | Д***5 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
