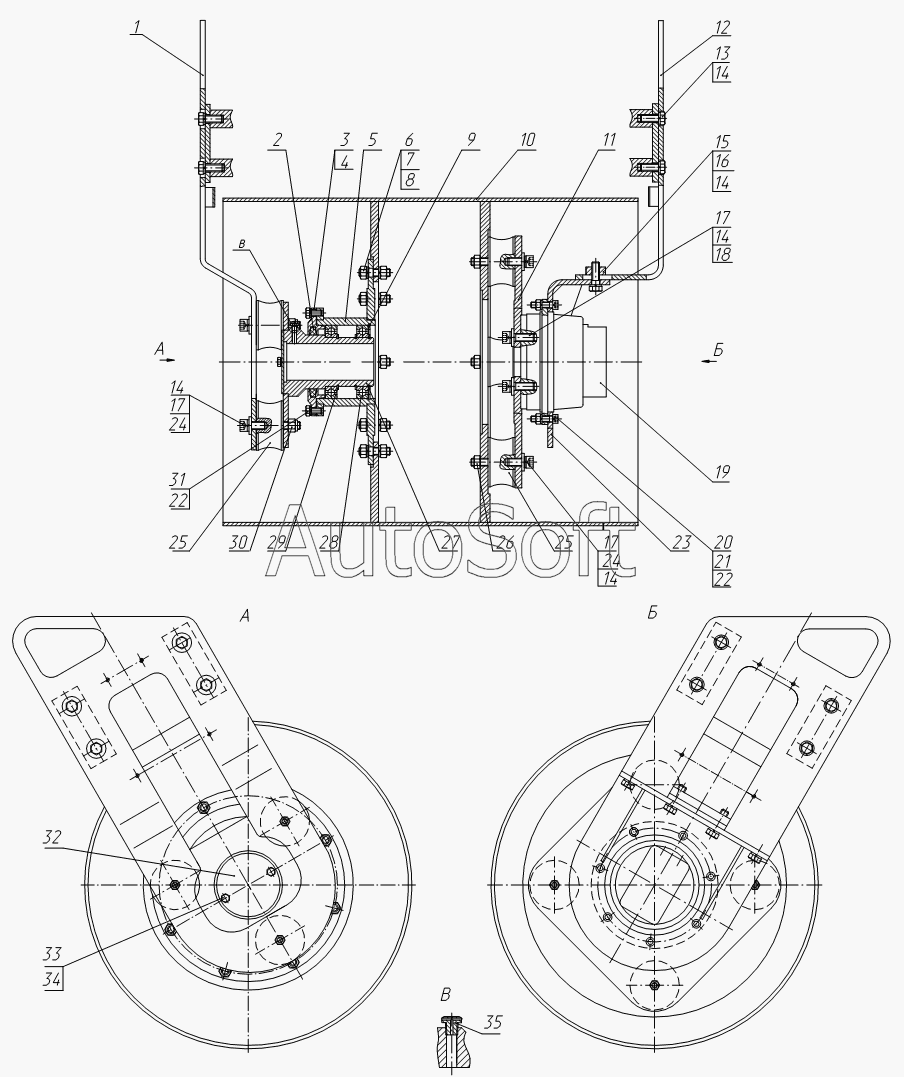

Каталог запасных частей к технике: Раскат RV-1.5 (1.7/2.0/2.2/2.4)-DD-01 (2010). Валец статический катков RV-1.5-DD-01, RV-1.7-DD-01, ДУ-106.453.950–RV-1.5, ДУ-106.453.950-01– RV-1.7
26
18
19
20
21
22
22
23
24
24
25
25
17
17
17
27
28
29
31
32
33
34
35
10
2
3
4
5
6
7
8
9
1
10
11
12
13
14
14
14
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Опора | |
| 2 | Д***5 | Кольцо | |
| 3 | Д***2 | Крышка | |
| 4 | Д***3 | Прокладка | |
| 5 | Д***0 | Опора | |
| 6 | Д***1 | Шпилька | |
| 7 | Г***9 | Гайка М16х1,5-7Н.5.019 | |
| 8 | Ш***1 | Шайба 16 65Г 0121 | |
| 9 | J***2 | Кольцо | |
| 10 | Д***0 | Валец | |
| 10 | Д***1 | Валец | |
| 11 | Д***7 | Лист | |
| 12 | Д***0 | Опора | |
| 13 | Б***9 | Болт М16-6gх40.88.20Г2р. 019 | |
| 14 | Ш***1 | Шайба 16 65Г 0121 | |
| 15 | Д***9 | Планка | |
| 16 | Б***9 | Болт М16-8gх50.58.019 | |
| 17 | Д***2 | Шайба | |
| 18 | В***9 | Винт М16-6gх50.109.019 | |
| 19 | М***0 | Гидромотор | |
| 20 | В***9 | Винт М12-6gх45.109.019 | |
| 21 | Г***9 | Гайка М12-6Н.8.20Гр.019 | |
| 22 | Ш***1 | Шайба 12 65Г 0121 | |
| 23 | Д***0 | Опора | |
| 24 | В***9 | Винт М16-6gх50.109.019 | |
| 25 | I***1 | Амортизатор | |
| 26 | Г***9 | Гайка М16-7Н.5.019 | |
| 27 | Д***0 | Опора | |
| 28 | 6***0 | Подшипник 60120 | |
| 29 | А***0 | Кольцо А100х3,0 | |
| 31 | Б***9 | Болт М12-8gх25.58.019 | |
| 32 | Д***8 | Крышка | |
| 33 | Б***9 | Болт М10-8gх40.58.019 | |
| 34 | Ш***1 | Шайба 10 65Г 0121 | |
| 35 | Д***7 | Пробка |
