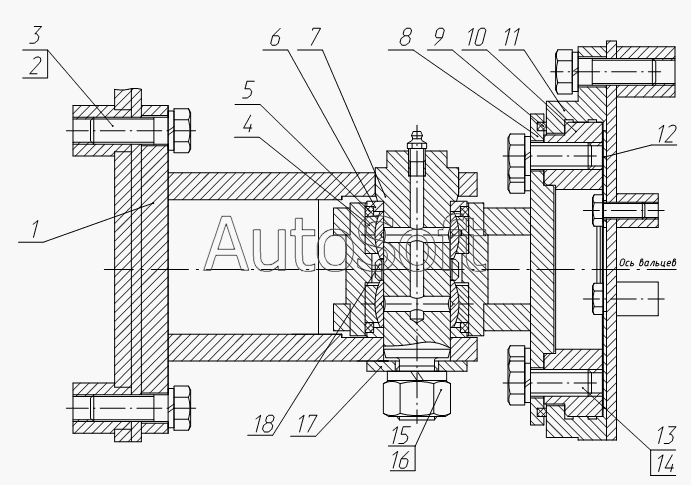

Каталог запасных частей к технике: Раскат RV-1.5 (1.7/2.0/2.2/2.4)-DD-01 (2010). Шарнир сочленения ДУ-106.455.100
10
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Опора | |
| 2 | Ш***1 | Шайба 16 65Г 0121 | |
| 3 | Б***9 | Болт М16-8gх50.58.019 | |
| 4 | Ш***К | Подшипник ШC 40К | |
| 5 | Д***1 | Кольцо | |
| 6 | Д***1 | Кольцо | |
| 7 | Д***9 | Палец | |
| 8 | Д***0 | Опора | |
| 9 | Д***9 | Кольцо | |
| 10 | Д***7 | Кольцо | |
| 11 | Д***8 | Кольцо | |
| 12 | Д***2 | Диск | |
| 13 | Б***9 | Болт М16-8gх40.58.019 | |
| 14 | Ш***1 | Шайба 16.65Г.0121 | |
| 15 | Г***9 | Гайка М24-7Н.5 019 | |
| 16 | Ш***1 | Шайба 24.65Г.0121 | |
| 17 | Д***1 | Кольцо | |
| 18 | Д***3 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
