Каталог запасных частей к технике: Раскат ДУ-48Б. Шплинты, шурупы, шайбы
1
1
1
1
1
1
1
2
3
3
3
3
3
3
3
3
3
3
4
4
5
6
6
6
6
6
6
6
6

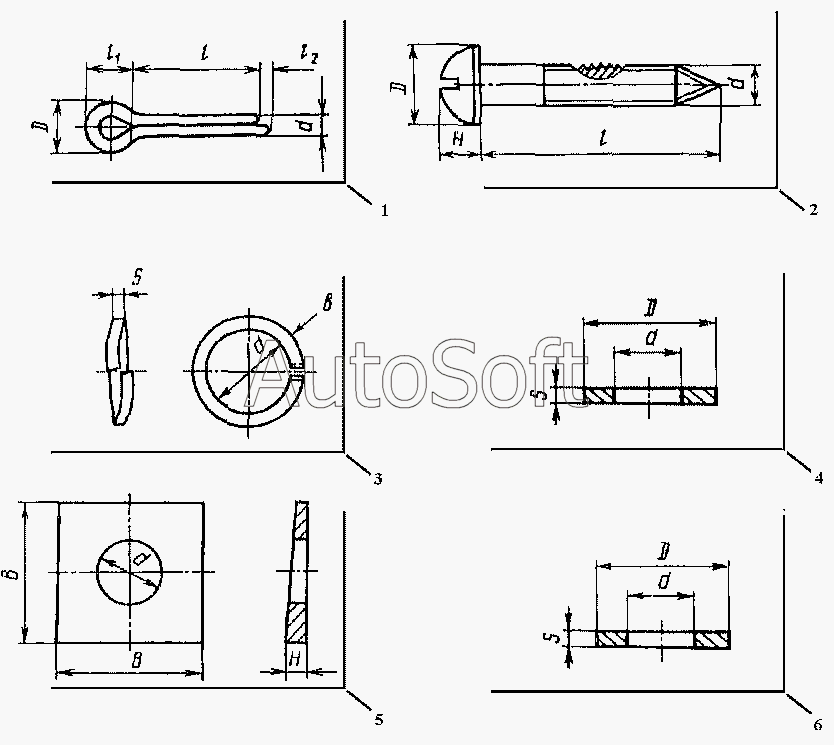

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Шплинт ГОСТ 397 (D=3.8, l=20, l(1)=5.0, l(2)=2.5, d=1.8) | |
| 1 | 2***5 | Шплинт ГОСТ 397 (D=3.8, l=25, l(1)=5.0, l(2)=2.5, d=1.8) | |
| 1 | 3***2 | Шплинт ГОСТ 397 (D=5.7, l=32, l(1)=7,5, l(2)=4, d=2.7) | |
| 1 | 4***2 | Шплинт ГОСТ 397 (D=7.1, l=32, l(1)=9,0, l(2)=4, d=3.6) | |
| 1 | 4***6 | Шплинт ГОСТ 397 (D=7.1, l=36, l(1)=9.0, l(2)=4, d=3.6) | |
| 1 | 5***2 | Шплинт ГОСТ 397 (D=9.1, l=32, l(1)=11,5, l(2)=4, d=4.6) | |
| 1 | 5***5 | Шплинт ГОСТ 397 (D=9.1, l=45, l(1)=11.5, l(2)=4, d=4.6) | |
| 2 | А***8 | Шуруп ГОСТ 1144 (D=8, d=4, Н=2.8, l=18) | |
| 3 | 1***Г | Шайба ГОСТ 6402 (S=2.5, d=10.1, b=2.5) | |
| 3 | 1***Г | Шайба ГОСТ 6402 (S=3.0, d=12.1, b=3.0) | |
| 3 | 1***Г | Шайба ГОСТ 6402 (S=3.5, d=14.2, b=3.5) | |
| 3 | 1***Г | Шайба ГОСТ 6402 (S=4.0, d=16.3, b=4.0) | |
| 3 | 2***Г | Шайба ГОСТ 6402 (S=5.0, d=20.5, b=5.0) | |
| 3 | 2***Г | Шайба ГОСТ 6402 (S=6,0, d=24.5, b=6.0) | |
| 3 | 3***Г | Шайба ГОСТ 6402 (S=0.8, d=3.1, b=1.0) | |
| 3 | 4***Г | Шайба ГОСТ 6402 (S=1.2, d=4.1, b=1.2) | |
| 3 | 6***Г | Шайба ГОСТ 6402 (S=1.6, d=6.1, b=1.6) | |
| 3 | 8***Г | Шайба ГОСТ 6402 (S=2.0, d=8.1, b=2.0) | |
| 4 | 1***0 | Шайба ГОСТ 6958 (D=21, d=10, S=2,0) | |
| 4 | 8***8 | Шайба ГОСТ 6958 (D=17, d=8, S=1.6) | |
| 5 | 1***0 | Шайба ГОСТ 6958 (D=21, d=10, S=2,0) | |
| 6 | 1***0 | Шайба ГОСТ 6958 (D=21, d=10, S=2,0) | |
| 6 | 1***2 | Шайба ГОСТ 11371 (D=36, d=13, S=3) | |
| 6 | 1***6 | Шайба ГОСТ 11371 (D=48, d=17, S=4) | |
| 6 | 2***0 | Шарик | |
| 6 | 2***4 | Шайба ГОСТ 11371 (D=70, d=25, S=6) | |
| 6 | 4***4 | Шайба ГОСТ 11371 (D=12, d=4.3, S=1.2) | |
| 6 | 6***6 | Шайба ГОСТ 11371 (D=18, d=6.4, S=1.6) | |
| 6 | 8***8 | Шайба ГОСТ 6958 (D=17, d=8, S=1.6) |
