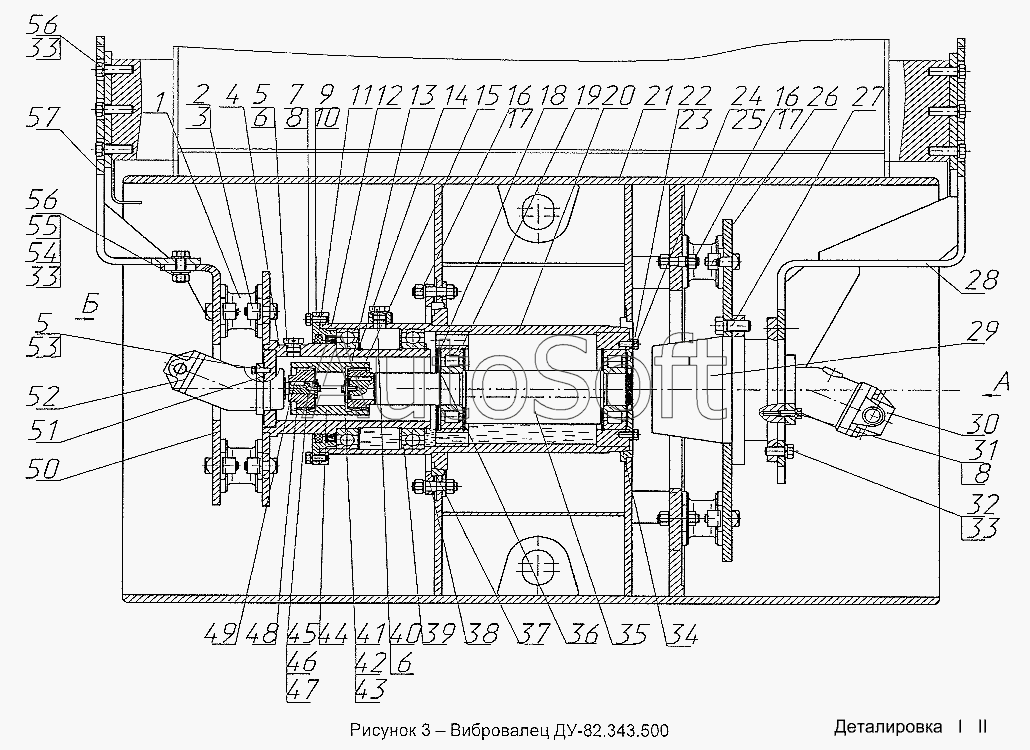

Каталог запасных частей к технике: Раскат ДУ-82 (2005). Валец вибрационный ДУ-82.343.500
1
2
3
4
5
5
6
6
7
8
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Амортизатор | |
| 2 | Д***1 | Болт | |
| 3 | Д***1 | Гайка | |
| 4 | Д***0 | Опора | |
| 5 | Д***1 | Пробка | |
| 6 | [***] | Кольцо 018-022-25-2-2 ГОСТ18829 | |
| 7 | [***] | Болт М12-8gх30.58.019 ГОСТ7798 | |
| 8 | [***] | Шайба 12.65Г.0121 ГОСТ6402 | |
| 9 | Д***6 | Прокладка | |
| 10 | Д***7 | Крышка | |
| 11 | Д***1 | Кольцо войлочное | |
| 12 | [***] | Манжета 2.1-170х200-1 ГОСТ8752 | |
| 13 | Д***9 | Втулка зубчатая | |
| 14 | Д***7 | Кольцо В-150 | |
| 15 | Д***6 | Шпонка | |
| 16 | Д***5 | Гайка | |
| 17 | Д***1 | Шпилька | |
| 18 | Д***1 | Кольцо | |
| 19 | [***] | Подшипник 42412Л ГОСТ8328 | |
| 20 | Д***0 | Опора | |
| 21 | Д***0 | Валец | |
| 22 | Д***3 | Крышка | |
| 23 | Д***1 | Прокладка | |
| 24 | [***] | Болт М10-8gх25.58.019 ГОСТ7798 | |
| 25 | [***] | Шайба 10.65Г.0121 ГОСТ6402 | |
| 26 | Д***2 | Диск | |
| 27 | Д***9 | Болт | |
| 28 | Д***0 | Опора | |
| 29 | [***] | Редуктор планетарный 703 С2 Н22 С23J11YJ | |
| 30 | [***] | Гидромотор 310.2.28.07.03 ТУ22-1.020-100-95 | |
| 31 | Д***9 | Болт | |
| 32 | [***] | Болт М6-8gх40.58.019 ГОСТ7798 | |
| 33 | [***] | Шайба 16.65Г.0121 ГОСТ6402 | |
| 34 | Д***6 | Кольцо разрезное | |
| 35 | Д***8 | Вал | |
| 36 | Д***8 | Кольцо | |
| 37 | Д***5 | Кольцо разрезное | |
| 38 | Д***7 | Кольцо | |
| 39 | [***] | Подшипник 130 ГОСТ8338 | |
| 40 | Д***5 | Пробка | |
| 41 | Д***6 | Шайба | |
| 42 | Д***7 | Шайба | |
| 43 | [***] | Болт М8-8gх20.58.019 ГОСТ7798 | |
| 44 | Д***7 | Втулка зубчатая | |
| 45 | Д***2 | Шайба | |
| 46 | Д***1 | Шайба | |
| 47 | [***] | Болт М6-8gх25.58.019 ГОСТ7798 | |
| 48 | Д***1 | Втулка зубчатая | |
| 49 | Д***1 | Шпонка | |
| 50 | Д***0 | Опора | |
| 51 | Д***8 | Прокладка | |
| 52 | [***] | Гидромотор 212.12.01.03 | |
| 53 | [***] | Шайба 8.65Г.0121 ГОСТ6402 | |
| 54 | [***] | Шайба А.16.02.Ст3.0121 ГОСТ11371 | |
| 55 | [***] | Гайка М16-7Н.5.019 ГОСТ5927 | |
| 56 | [***] | Болт М16-8gх50.58.019 ГОСТ7798 | |
| 57 | Д***0 | Опора |
