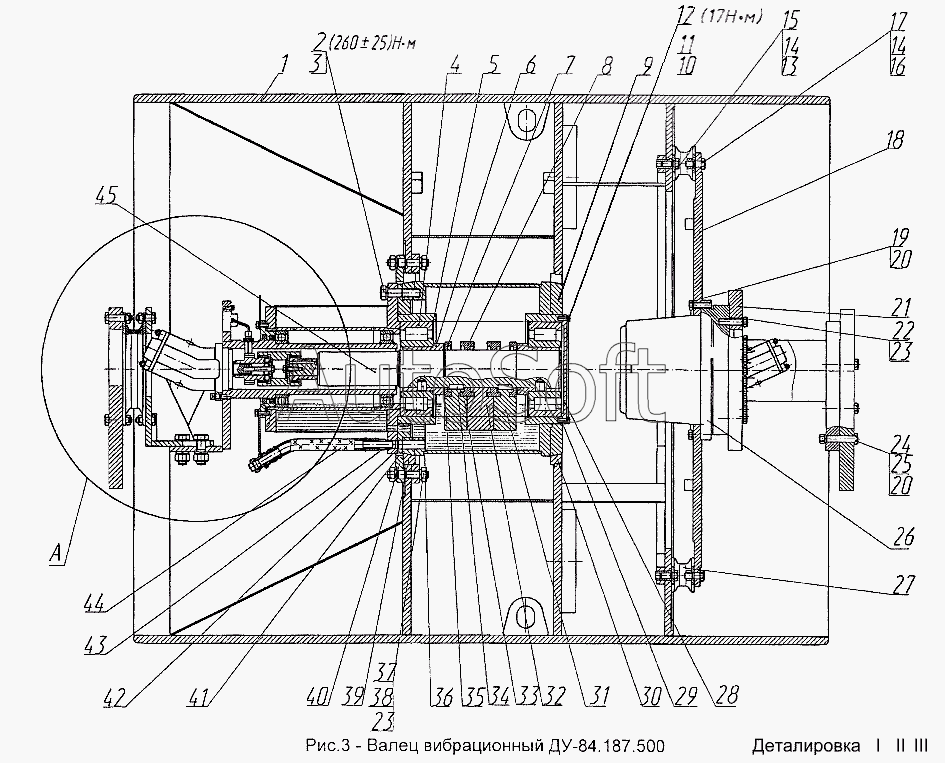

Каталог запасных частей к технике: Раскат ДУ-84 (2005). Валец вибрационный ДУ-84.187.500
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Валец | |
| 2 | [***] | Болт М24-8gх70.58.019 ГОСТ5927 | |
| 3 | [***] | Шайба 24.65Г.0121 ГОСТ6402 | |
| 4 | 3***М | Подшипник ГОСТ8328 | |
| 5 | Д***2 | Кольцо | |
| 6 | Д***1 | Втулка | |
| 7 | Д***6 | Кольцо | |
| 8 | Д***3 | Кольцо | |
| 9 | Д***0 | Опора | |
| 10 | [***] | Проволока 2,0-0-С (L=1200) ГОСТ3282 | |
| 11 | [***] | Шайба 10.65Г.0121 ГОСТ6402 | |
| 12 | Д***5 | Болт | |
| 13 | Д***6 | Футорка | |
| 14 | Д***8 | Шайба | |
| 15 | Д***0 | Болт | |
| 16 | Д***1 | Гайка | |
| 17 | Д***1 | Болт | |
| 18 | Д***0 | Диск | |
| 19 | Д***5 | Болт | |
| 20 | [***] | Шайба 16.65Г.0121 ГОСТ6402 | |
| 21 | Д***0 | Опора | |
| 22 | Д***3 | Болт | |
| 23 | [***] | Шайба 20.65Г.0121 ГОСТ6402 | |
| 24 | Д***5 | Гайка | |
| 25 | Д***2 | Болт | |
| 26 | [***] | Редуктор планетарный "Воnfigliоli" 707 С3ВF | |
| 27 | Д***0 | Амортизатор | |
| 28 | Д***5 | Крышка | |
| 29 | Д***3 | Прокладка | |
| 30 | Д***2 | Кольцо | |
| 31 | Д***8 | Дебаланс неподвижный | |
| 32 | Д***6 | Дебаланс подвижный | |
| 33 | Д***1 | Дебаланс неподвижный | |
| 34 | Д***2 | Шпонка | |
| 35 | Д***5 | Кольцо | |
| 36 | Д***3 | Фиксатор | |
| 37 | Д***0 | Гайка | |
| 38 | Д***5 | Шпилька | |
| 39 | Д***1 | Кольцо | |
| 40 | Д***2 | Кольцо | |
| 41 | Д***6 | Прокладка | |
| 42 | Д***4 | Прокладка | |
| 43 | У***7 | Ниппель | |
| 44 | [***] | Рукав 25х34-1,0 ГОСТ10362 (L=350мм) | |
| 45 | Д***9 | Вал |
