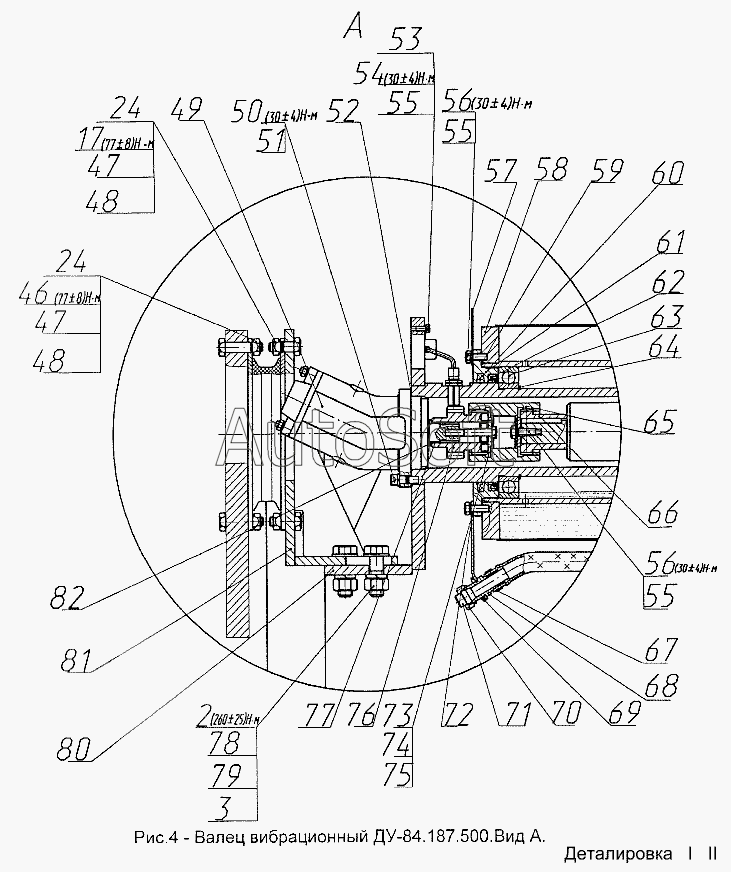

Каталог запасных частей к технике: Раскат ДУ-84 (2005). Валец вибрационный ДУ-84.187.500
2
3
17
24
24
46
47
47
48
48
49
50
51
52
53
54
55
55
55
56
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | [***] | Болт М24-8gх70.58.019 ГОСТ5927 | |
| 3 | [***] | Шайба 24.65Г.0121 ГОСТ6402 | |
| 17 | Д***1 | Болт | |
| 24 | Д***5 | Гайка | |
| 46 | Д***5 | Болт | |
| 47 | Д***8 | Планка | |
| 48 | Д***3 | Планка | |
| 49 | [***] | Гидромотор 310.3.56.00.006 ТУ-22-1.020-100-95 | |
| 50 | Д***8 | Болт | |
| 51 | [***] | Шайба 14.65Г.0121 ГОСТ6402 | |
| 52 | Д***5 | Прокладка | |
| 53 | Д***8 | Кожух | |
| 54 | [***] | Болт М20-8gх30.58.019 ГОСТ7798 | |
| 55 | [***] | Шайба 12.65Г.0121 ГОСТ6402 | |
| 56 | [***] | Болт М12-7Н.5.019 ГОСТ7798 | |
| 57 | Д***5 | Указатель | |
| 58 | Д***0 | Ступица | |
| 59 | Д***4 | Прокладка | |
| 60 | Д***1 | Кольцо войлочное | |
| 61 | Д***7 | Крышка | |
| 62 | [***] | Манжета 2.1-170х200-1 ГОСТ8752 | |
| 63 | [***] | Подшипник 130 ГОСТ8338 | |
| 64 | Д***7 | Кольцо | |
| 65 | Д***7 | Втулка зубчатая | |
| 66 | Д***6 | Втулка зубчатая | |
| 67 | [***] | Хомут АВА Nоvа 26-38 | |
| 68 | Д***2 | Ниппель | |
| 69 | Д***5 | Гайка | |
| 70 | Д***7 | Гайка | |
| 71 | Д***8 | Заглушка | |
| 72 | Д***2 | Кронштейн | |
| 73 | [***] | Болт М12-8gх70.58.019 ГОСТ7798 | |
| 74 | Д***5 | Шайба | |
| 75 | Д***2 | Шайба | |
| 76 | Д***1 | Втулка зубчатая | |
| 77 | Д***1 | Кольцо стопорное | |
| 78 | [***] | Гайка М24-7Н.5.019 ГОСТ5927 | |
| 79 | [***] | Шайба А.24.02.0121 ГОСТ11371 | |
| 80 | Д***0 | Кронштейн | |
| 81 | Д***0 | Кронштейн | |
| 82 | Д***9 | Вкладыш |
