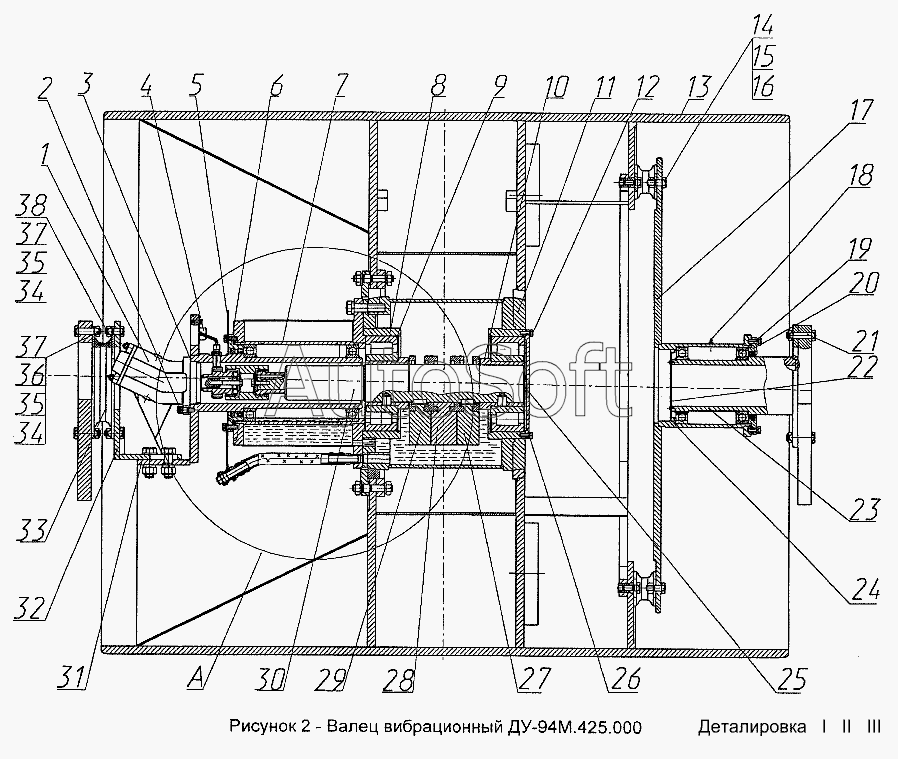

Каталог запасных частей к технике: Раскат ДУ-94 (2005). Валец вибрационный ДУ-94М.425.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Гидромотор ТУ43-1.020-100-95 | |
| 2 | Д***8 | Болт | |
| 3 | Д***5 | Прокладка | |
| 4 | Д***8 | Кожух | |
| 5 | Д***5 | Указатель | |
| 6 | Д***7 | Крышка | |
| 7 | Д***0 | Ступица | |
| 8 | [***] | Подшипник 30-42626М ГОСТ8328-75 | |
| 9 | Д***6 | Кольцо | |
| 10 | Д***5 | Втулка | |
| 11 | Д***0 | Опора | |
| 12 | Д***5 | Болт | |
| 13 | Д***0 | Валец | |
| 14 | Д***8 | Шайба | |
| 15 | Д***0 | Болт | |
| 16 | Д***6 | Футорка | |
| 17 | Д***0 | Опора | |
| 18 | [***] | Масленка 1.1.Ц6 ГОСТ19853 | |
| 19 | [***] | Подшипник 130 ГОСТ8338 | |
| 20 | Д***4 | Крышка | |
| 21 | Д***2 | Болт | |
| 22 | Д***1 | Крышка | |
| 23 | Д***0 | Опора | |
| 24 | Д***1 | Кольцо | |
| 25 | Д***5 | Крышка | |
| 26 | Д***3 | Прокладка | |
| 27 | Д***8 | Дебаланс неподвижный | |
| 28 | Д***6 | Дебаланс подвижный | |
| 29 | Д***1 | Дебаланс неподвижный | |
| 30 | Д***9 | Вал | |
| 31 | Д***0 | Кронштейн | |
| 32 | Д***0 | Кронштейн | |
| 33 | Д***0 | Амортизатор | |
| 34 | Д***3 | Планка | |
| 35 | Д***8 | Планка | |
| 36 | Д***5 | Болт | |
| 37 | Д***5 | Гайка | |
| 38 | Д***1 | Болт |
