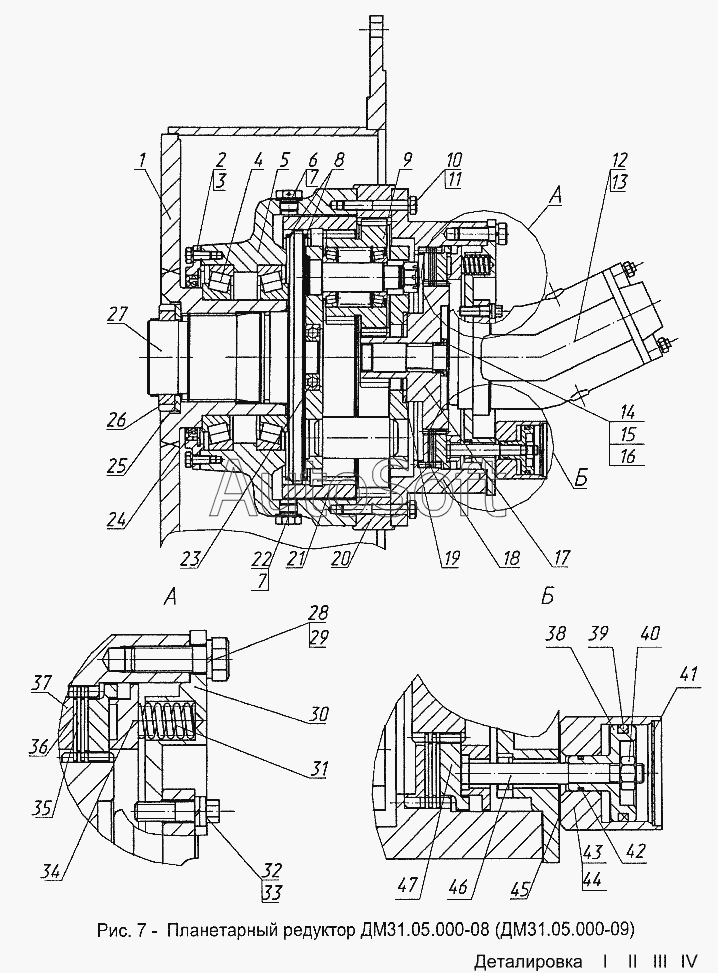

Каталог запасных частей к технике: Раскат ДУ-100 (2003). Планетарный редуктор ДМ31.05.000-08
1
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Кронштейн | |
| 1 | Д***5 | Ступица | |
| 2 | Д***3 | Крышка | |
| 3 | Д***3 | Прокладка | |
| 4 | [***] | Подшипник 7728 нестандартный | |
| 5 | Д***2 | Полукорпус | |
| 6 | Д***1 | Пробка | |
| 7 | Д***8 | Прокладка | |
| 8 | Д***3 | Кольцо | |
| 9 | Д***0 | Водило | |
| 10 | Д***3 | Болт | |
| 11 | [***] | Шайба 12.65Г.0121 ГОСТ6402 | |
| 12 | [***] | Гидромотор 310.3.56.00 ТУ22-1.020-100-95 | |
| 13 | Д***5 | Прокладка | |
| 14 | Д***9 | Вкладыш | |
| 15 | Д***1 | Кольцо стопорное | |
| 16 | Д***3 | Кольцо | |
| 17 | Д***3 | Муфта | |
| 17 | Д***1 | Вал-шестерня | |
| 18 | Д***5 | Полукорпус | |
| 19 | Д***2 | Шайба | |
| 20 | Д***1 | Эпицикл | |
| 21 | Д***6 | Муфта центральная | |
| 22 | Д***7 | Пробка | |
| 23 | [***] | Подшипник 208 ГОСТ8338-75 | |
| 24 | [***] | Манжета 2.1-170х200-1 ГОСТ8752-79 | |
| 25 | Д***7 | Шайба | |
| 26 | Д***4 | Гайка | |
| 27 | Д***4 | Вал-шестерня | |
| 28 | [***] | Болт М16-8gх40.58.019 ГОСТ7798 | |
| 29 | [***] | Шайба 16.65Г.0121 ГОСТ6402 | |
| 30 | Д***3 | Крышка | |
| 31 | Д***2 | Пружина | |
| 32 | Д***2 | Болт | |
| 33 | [***] | Шайба 12.65Г.0121 ГОСТ6402 | |
| 34 | Д***4 | Диск | |
| 35 | Д***9 | Диск | |
| 36 | Д***8 | Диск | |
| 37 | Д***1 | Кольцо | |
| 38 | Д***3 | Поршень | |
| 39 | [***] | Кольцо 050-060-58-2-2 ГОСТ18829 | |
| 40 | Д***4 | Гайка М12х1,25 | |
| 41 | Д***1 | Крышка | |
| 42 | [***] | Кольцо 018-022-25-2-2 ГОСТ18829-73 | |
| 43 | Д***8 | Корпус | |
| 44 | Д***1 | Корпус | |
| 45 | Д***1 | Прокладка | |
| 46 | Д***1 | Тяга | |
| 47 | Д***4 | Диск |
