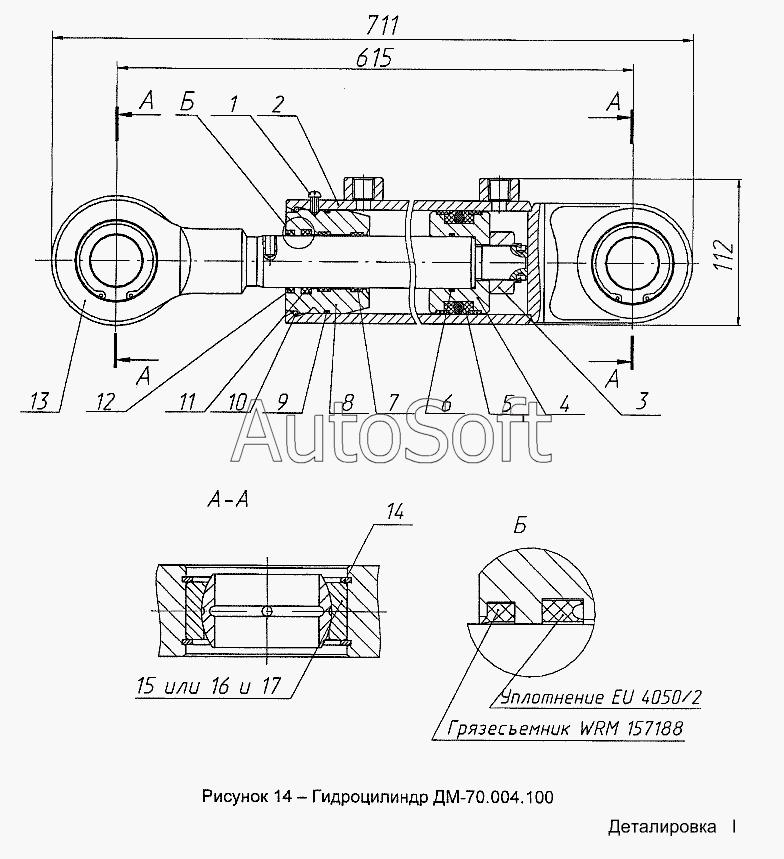

Каталог запасных частей к технике: Раскат ДУ-100 (2003). Гидроцилиндр ДМ-70.004.100
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Винт В.М6-8gх16.58.019 ГОСТ17473 | |
| 2 | Д***0 | Цилиндр | |
| 3 | Д***6 | Гайка | |
| 4 | Д***4 | Поршень | |
| 5 | [***] | Уплотнение DВМ314 236 | |
| 6 | [***] | Кольцо 040-045-30-2-2 ГОСТ18829 | |
| 7 | [***] | Опорно-направляющее кольцо 1/DWR 40/3-9,6 | |
| 8 | Д***2 | Букса | |
| 9 | [***] | Кольцо 075-080-30-2-2 ГОСТ18829 | |
| 10 | Д***1 | Кольцо стопорное | |
| 11 | [***] | Уплотнение ЕU4050/2 | |
| 12 | [***] | Грязесъемник WRМ157 188 | |
| 13 | Д***0 | Шток | |
| 14 | Д***4 | Кольцо пружинное внутреннее | |
| 15 | [***] | Подшипник ШС-40 ГОСТ3645 | |
| 16 | Д***1 | Кольцо внутреннее | |
| 17 | Д***2 | Кольцо наружное |
