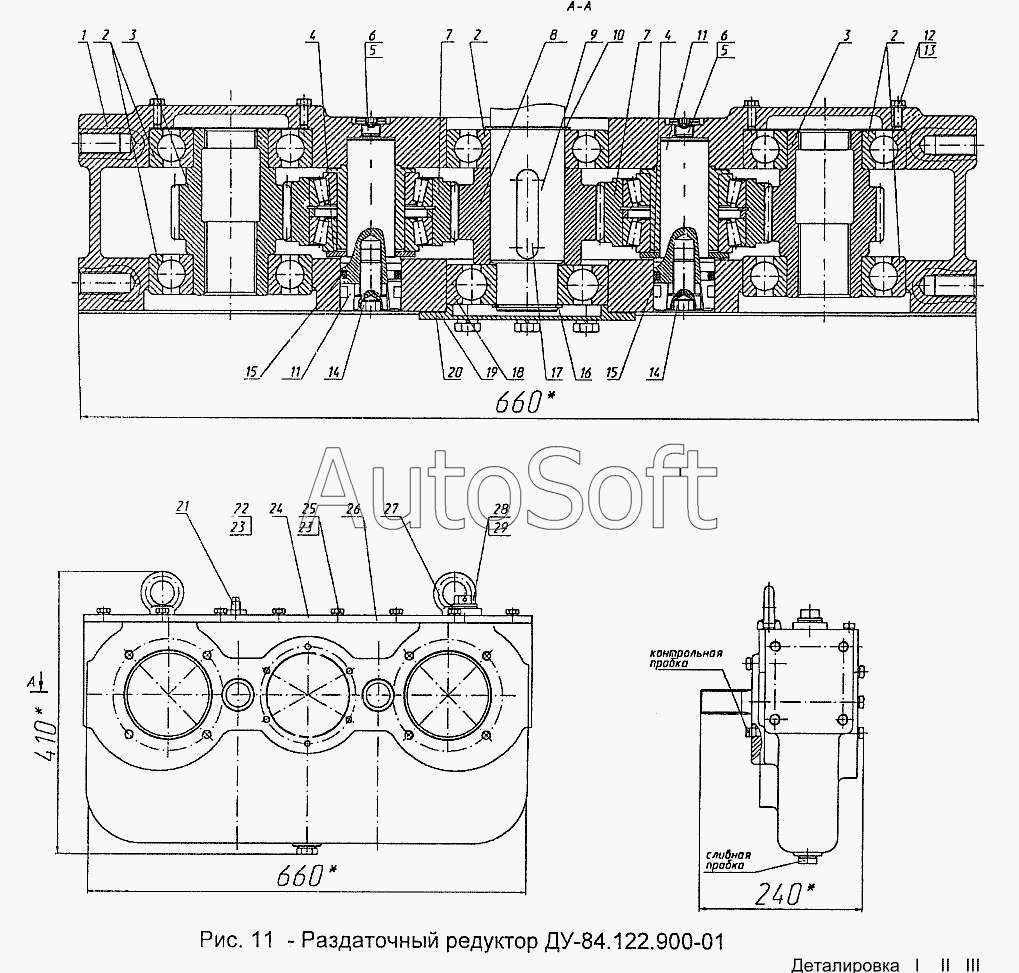

Каталог запасных частей к технике: Раскат ДУ-98 (2003). Раздаточный редуктор ДУ-84.122.900-01
1
1
2
2
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***3 | Корпус | |
| 1 | Д***1 | Корпус | |
| 2 | [***] | Подшипник 311 ГОСТ8338 | |
| 3 | Д***6 | Шестерня | |
| 4 | Д***9 | Кольцо | |
| 5 | Д***2 | Прокладка | |
| 6 | Д***1 | Пробка М14х1,5 | |
| 7 | Д***0 | Шестерня | |
| 8 | Д***2 | Шестерня | |
| 9 | Д***9 | Вал | |
| 10 | Д***7 | Кольцо В55 | |
| 11 | Д***4 | Ось | |
| 12 | Д***6 | Болт | |
| 13 | Д***7 | Прокладка | |
| 14 | Д***9 | Пробка К1/2" | |
| 15 | Д***6 | Кольцо уплотнительное | |
| 16 | Д***5 | Кольцо В45 | |
| 17 | Д***3 | Шпонка 14х66 | |
| 18 | [***] | Подшипник 409 ГОСТ8338-75 | |
| 19 | Д***7 | Крышка | |
| 20 | Д***2 | Прокладка | |
| 21 | [***] | Болт М10-8gх20.58.019 ГОСТ7798 | |
| 22 | [***] | Шайба 10.65Г.0121 ГОСТ6402 | |
| 23 | Д***2 | Крышка | |
| 24 | [***] | Болт М10-8gх25.58.019 ГОСТ7798 | |
| 25 | Д***4 | Прокладка | |
| 26 | Д***2 | Рым-болт М16 | |
| 27 | Д***6 | Пробка | |
| 28 | [***] | Кольцо 040-45-030-2-2 ГОСТ18829 | |
| 29 | Д***7 | Пробка |
