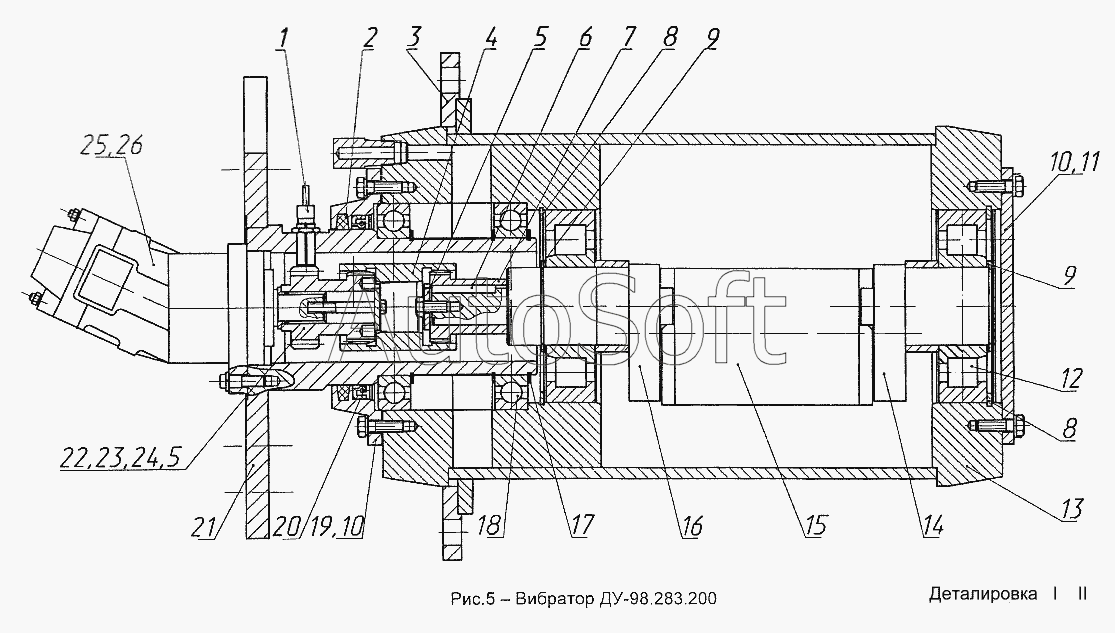

Каталог запасных частей к технике: Раскат ДУ-98 (2003). Вибратор ДУ-98.283.200
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
10
9
9
8
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Датчик оборотов ДП Б-102/12 ТУ4389-001-21661898-98 | |
| 2 | Д***1 | Кольцо войлочное | |
| 3 | Д***3 | Кольцо | |
| 4 | Д***7 | Втулка зубчатая | |
| 5 | Д***5 | Шайба | |
| 6 | Д***8 | Шпонка 12х8х70 | |
| 7 | Д***6 | Втулка зубчатая | |
| 8 | Д***0 | Кольцо | |
| 9 | Д***2 | Кольцо В85 | |
| 10 | Д***6 | Прокладка | |
| 11 | Д***3 | Крышка | |
| 12 | [***] | Подшипник 30-42417М ГОСТ8328-75 | |
| 13 | Д***1 | Корпус | |
| 14 | Д***1 | Дебаланс подвижный правый | |
| 15 | Д***1 | Вал | |
| 16 | Д***1 | Дебаланс подвижный левый | |
| 17 | Д***1 | Кольцо | |
| 18 | [***] | Подшипник 130 ГОСТ8338-75 | |
| 19 | Д***2 | Крышка | |
| 20 | [***] | Манжета 2.1-170х200-1 | |
| 21 | Д***0 | Опора | |
| 22 | Д***1 | Втулка зубчатая | |
| 23 | [***] | Манжета 2.1-170х200-1 | |
| 24 | Д***0 | Опора | |
| 25 | Д***0 | Втулка зубчатая | |
| 26 | Д***2 | Шайба |
