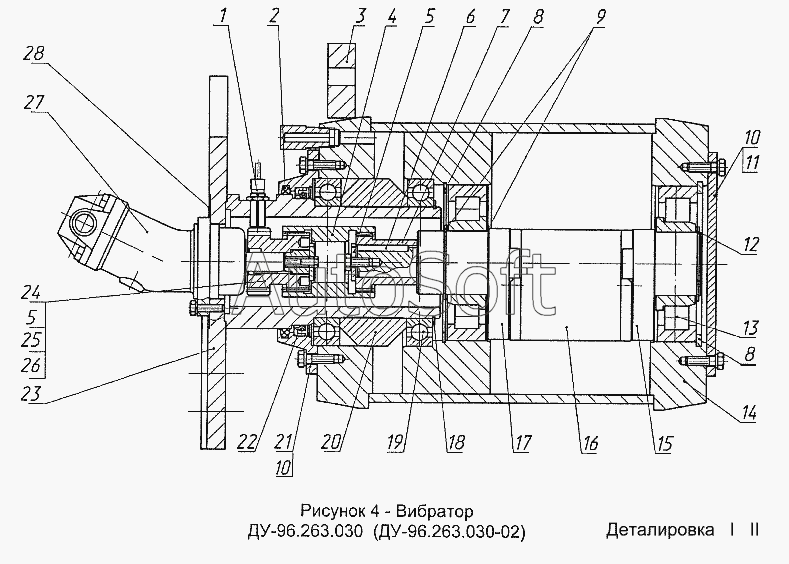

Каталог запасных частей к технике: Раскат ДУ-97 (2005). Вибратор ДУ-96.263.030, ДУ-96.263.030-02
1
2
3
4
5
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Датчик оборотов ДПБ-102/12 ТУ4389-001-21661898-98 | |
| 2 | Д***1 | Кольцо войлочное | |
| 3 | Д***3 | Кольцо | |
| 4 | Д***7 | Втулка зубчатая | |
| 5 | Д***5 | Шайба | |
| 6 | Д***8 | Шпонка 12х8х70 | |
| 7 | Д***6 | Втулка зубчатая | |
| 8 | Д***7 | Кольцо | |
| 9 | Д***3 | Кольцо | |
| 10 | Д***6 | Прокладка | |
| 11 | Д***3 | Крышка | |
| 12 | Д***3 | Крышка | |
| 13 | [***] | Подшипник 30-42417М ГОСТ8328-75 | |
| 14 | Д***0 | Кольцо | |
| 15 | Д***0 | Корпус | |
| 16 | Д***0 | Дебаланс подвижный правый | |
| 17 | Д***0 | Вал | |
| 18 | [***] | Дебаланс подвижный левый | |
| 19 | Д***0 | Кольцо | |
| 20 | Д***0 | Корпус | |
| 21 | Д***0 | Дебаланс подвижный правый | |
| 22 | [***] | Манжета 2.1-170х200-1 | |
| 23 | Д***0 | Кольцо | |
| 24 | Д***0 | Корпус | |
| 25 | Д***0 | Дебаланс подвижный правый | |
| 26 | Д***0 | Вал | |
| 27 | [***] | Гидромотор 310.2.28.01.03 ТУ-22-1.020-100-95 | |
| 28 | [***] | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
