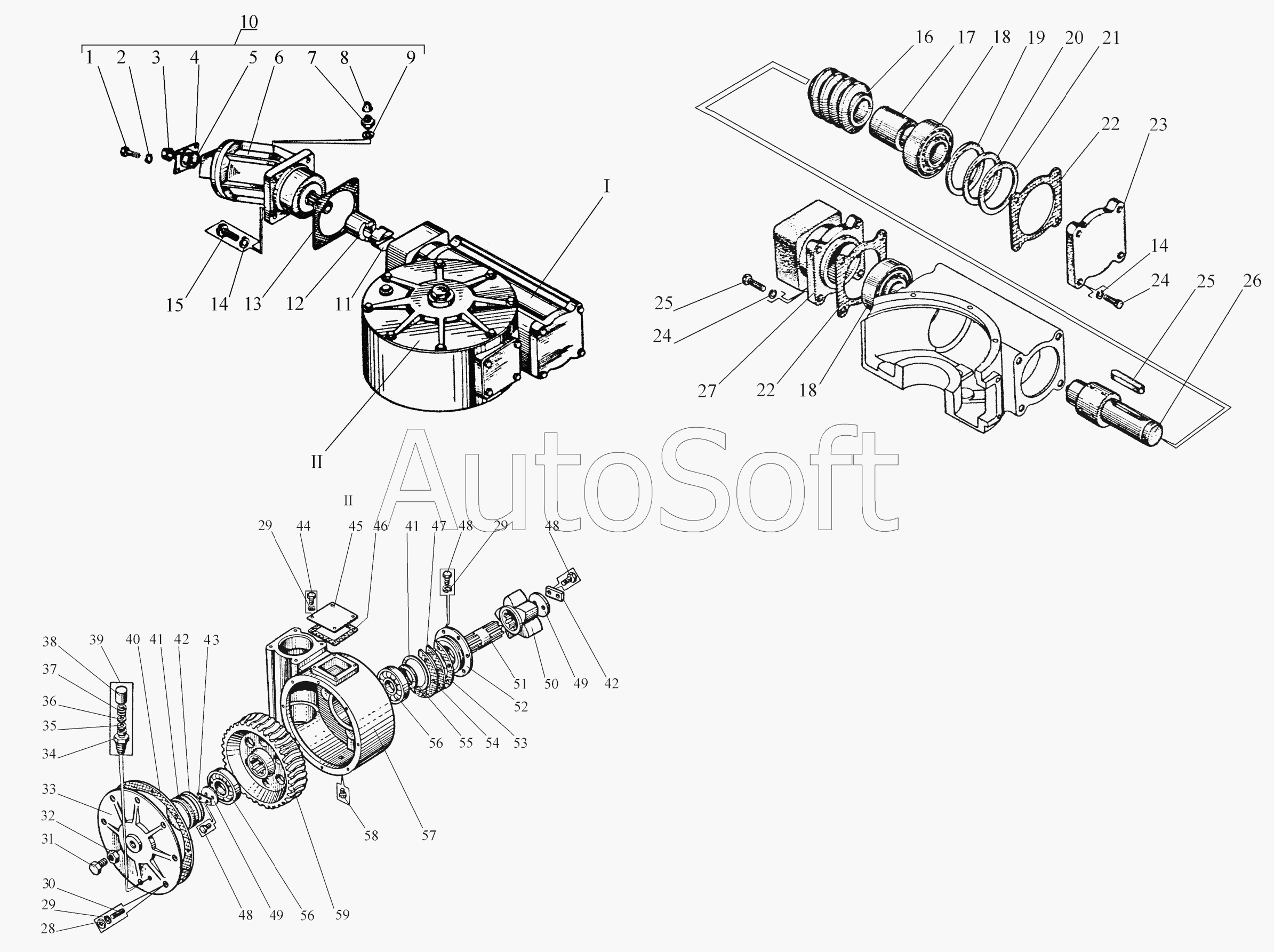

Каталог запасных частей к технике: Дормаш ДЗ-122Б (2008). Редуктор поворота отвала ДЗ-122Б.02.06.000
45
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
44
30
46
47
48
48
48
49
49
50
51
52
53
54
55
56
56
57
58
59
16
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
1
17
18
18
19
20
21
22
22
23
24
24
25
25
26
27
28
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Болт | |
| 2 | 6***Г | Шайба | |
| 3 | 2***5 | Колпачок защитный | |
| 4 | 5***0 | Крышка | |
| 5 | 9***2 | Кольцо | |
| 6 | 2***6 | Гидромотор | |
| 7 | 1***1 | Штуцер | |
| 8 | 2***4 | Колпачок защитный | |
| 9 | 9***2 | Кольцо | |
| 10 | 5***1 | Гидромотор | |
| 11 | 5***4 | Полумуфта | |
| 12 | 5***5 | Полумуфта | |
| 13 | 5***7 | Прокладка | |
| 14 | 6***Г | Шайба | |
| 15 | 7***5 | Болт | |
| 16 | Д***1 | Червяк | |
| 17 | Д***4 | Втулка | |
| 18 | 3***1 | Подшипник | |
| 19 | Д***6 | Прокладка регулировочная | |
| 20 | Д***1 | Прокладка регулировочная | |
| 21 | Д***2 | Прокладка регулировочная | |
| 22 | Д***4 | Прокладка | |
| 23 | Д***1 | Крышка | |
| 24 | 7***5 | Болт | |
| 25 | 2***0 | Шпонка | |
| 26 | Д***7 | Вал червяка | |
| 27 | Д***2 | Переходник | |
| 28 | 5***0 | Гайка | |
| 29 | 6***Г | Шайба | |
| 30 | 2***5 | Шпилька | |
| 31 | 7***0 | Болт | |
| 32 | 5***2 | Гайка | |
| 33 | Д***5 | Крышка | |
| 34 | 2***1 | Штуцер | |
| 35 | 2***2 | Кольцо | |
| 36 | 2***3 | Шайба | |
| 37 | 2***4 | Колпачок | |
| 38 | 2***5 | Пружина | |
| 39 | 2***1 | Сапун 1/2” | |
| 40 | Д***3 | Прокладка | |
| 41 | Д***9 | Стакан | |
| 42 | 9***2 | Кольцо | |
| 43 | 2***5 | Шайба замковая | |
| 44 | 7***0 | Болт | |
| 45 | Д***2 | Крышка | |
| 46 | Д***3 | Прокладка | |
| 47 | Д***1 | Прокладка регулировочная | |
| 48 | 7***5 | Болт | |
| 49 | Д***2 | Шайба упорная | |
| 50 | Д***4 | Шестерня | |
| 51 | Д***6 | Вал | |
| 52 | Д***8 | Крышка | |
| 53 | Д***9 | Прокладка регулировочная | |
| 54 | Д***2 | Прокладка регулировочная | |
| 55 | 8***2 | Манжета | |
| 56 | 8***2 | Подшипник | |
| 57 | Д***1 | Корпус | |
| 58 | 2***2 | Пробка | |
| 59 | Д***3 | Колесо червячное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
