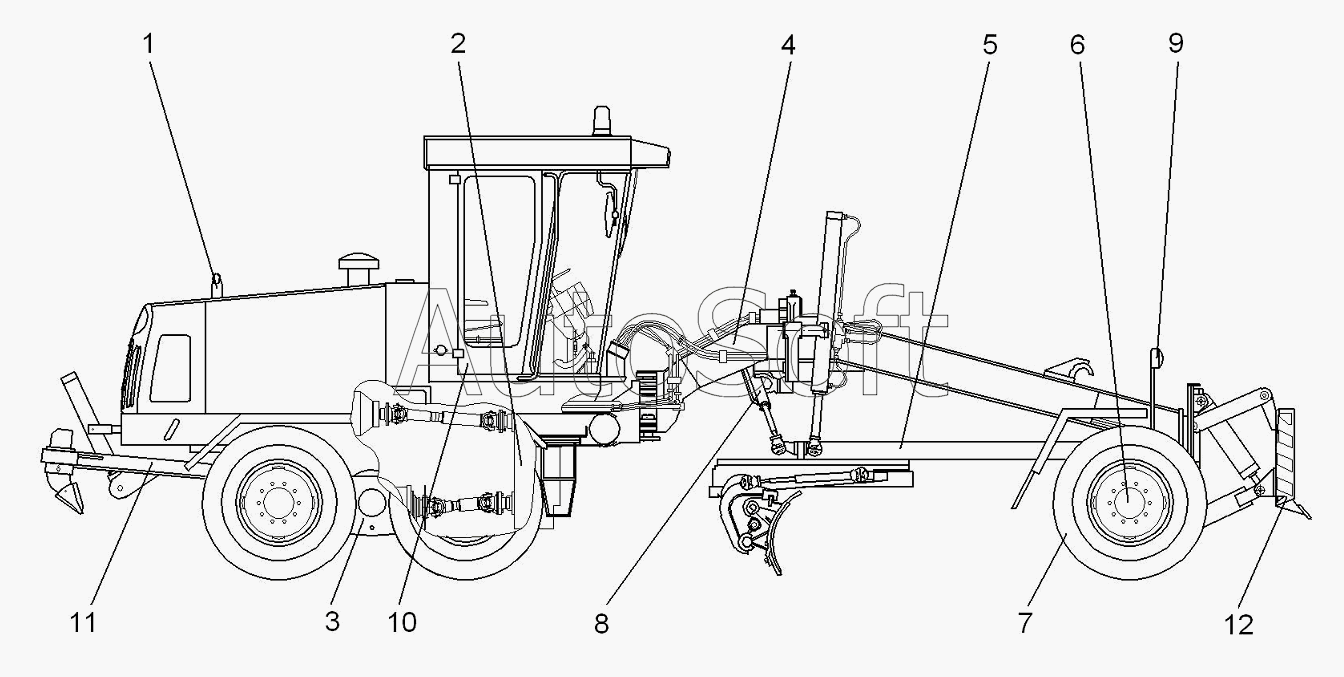

Каталог запасных частей к технике: Дормаш ДЗ-122Б (2008). Схема деления автогрейдера ДЗ-122Б-6 на составные части
1
1
1
1
1
1
1
1
2
2
2
3
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
10
10
10
10
10
10
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***0 | Агрегат силовой | |
| 1 | А***0 | Блок радиаторов | |
| 1 | А***0 | Система топливная | |
| 1 | Д***0 | Агрегат силовой | |
| 1 | Д***0 | Блок радиаторов | |
| 1 | Д***0 | Топливопроводы | |
| 1 | Д***0 | Глушитель | |
| 1 | Д***0 | Подвеска двигателя | |
| 2 | А***0 | Привод ГМКП | |
| 2 | Д***0 | Коробка перемены передач | |
| 2 | Д***0 | Тормозок | |
| 3 | Г***0 | Тележка задняя | |
| 3 | Д***0 | Передача карданная | |
| 4 | А***0 | Рама | |
| 4 | А***0 | Рама | |
| 4 | Д***3 | Рама | |
| 4 | Д***3 | Рама | |
| 4 | Д***0 | Лестница | |
| 5 | Д***0 | Отвал | |
| 5 | Д***1 | Рабочее оборудование грейдерного отвала | |
| 5 | Д***1 | Круг поворотный | |
| 5 | Д***0 | Редуктор поворота отвала | |
| 5 | Д***1 | Рама тяговая | |
| 6 | Д***1 | Гидроцилиндр | |
| 6 | Д***3 | Гидроцилиндр | |
| 6 | Д***0 | Ступица | |
| 6 | Д***1 | Ступица | |
| 6 | Д***0 | Гидроцилиндр | |
| 6 | Д***0 | Мост передний | |
| 6 | Д***0 | Тяга | |
| 6 | Ц***1 | Гидроцилиндр наклона колес | |
| 6 | Ц***3 | Гидроцилиндр рулевого управления правый | |
| 6 | Ц***1 | Гидроцилиндр рулевого управления левый | |
| 7 | 5***0 | Колесо в сборе | |
| 7 | Г***0 | Колесо | |
| 8 | А***2 | Бак масляный | |
| 8 | А***0 | Гидропривод | |
| 8 | А***1 | Гидропривод | |
| 8 | А***0 | Гидрооборудование подмоторной рамы | |
| 8 | А***1 | Гидрооборудование подмоторной рамы | |
| 8 | А***0 | Гидрооборудование хребтовой балки | |
| 8 | А***0 | Гидрооборудование хребтовой балки | |
| 8 | Д***0 | Цилиндр фиксатора | |
| 8 | Д***0 | Гидроцилиндр | |
| 8 | Д***0 | Гидроцилиндр подъема тяговой рамы | |
| 8 | Д***1 | Гидроцилиндр | |
| 8 | Д***0 | Гидроцилиндр | |
| 8 | Д***1 | Гидроцилиндр подъема | |
| 8 | Д***0 | Шарнир | |
| 8 | Д***0 | Привод насосов | |
| 8 | Д***1 | Гидропривод | |
| 8 | Д***3 | Гидропривод | |
| 8 | Д***1 | Гидрооборудование подмоторной рамы | |
| 8 | Д***3 | Гидрооборудование подмоторной рамы | |
| 8 | Д***0 | Гидрораспределитель | |
| 8 | Д***1 | Гидрораспределитель | |
| 8 | Д***0 | Гидрораспределитель | |
| 8 | Д***2 | Гидроцилиндр подъема рыхлителя | |
| 8 | Д***0 | Гидроцилиндр складывания рамы | |
| 8 | Д***2 | Бак сдвоенный | |
| 8 | Ц***8 | Гидроцилиндр подъема тяговой рамы | |
| 8 | Ц***1 | Гидроцилиндр выноса тяговой рамы | |
| 8 | Ц***3 | Гидроцилиндр выноса отвала | |
| 8 | Ц***0 | Гидроцилиндр изменения угла резания | |
| 8 | Ц***1 | Гидроцилиндр складывания рамы | |
| 8 | Ц***1 | Гидроцилиндр подъема рыхлителя | |
| 8 | Ц***1 | Гидроцилиндр подъема бульдозера | |
| 8 | Ц***5 | Гидроцилиндр фиксатора | |
| 9 | А***1 | Электрооборудование кабины | |
| 9 | А***0 | Электрооборудование автогрейдера | |
| 9 | Д***0 | Электрооборудование автогрейдера | |
| 9 | Д***0 | Электрооборудование кабины | |
| 10 | А***3 | Кабина | |
| 10 | А***1 | Приводы | |
| 10 | А***0 | Капот | |
| 10 | А***2 | Капот | |
| 10 | А***0 | Кабина | |
| 10 | А***0 | Привод | |
| 10 | Д***0 | Крыло | |
| 11 | Д***1 | Рыхлитель | |
| 12 | Д***1 | Бульдозер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
