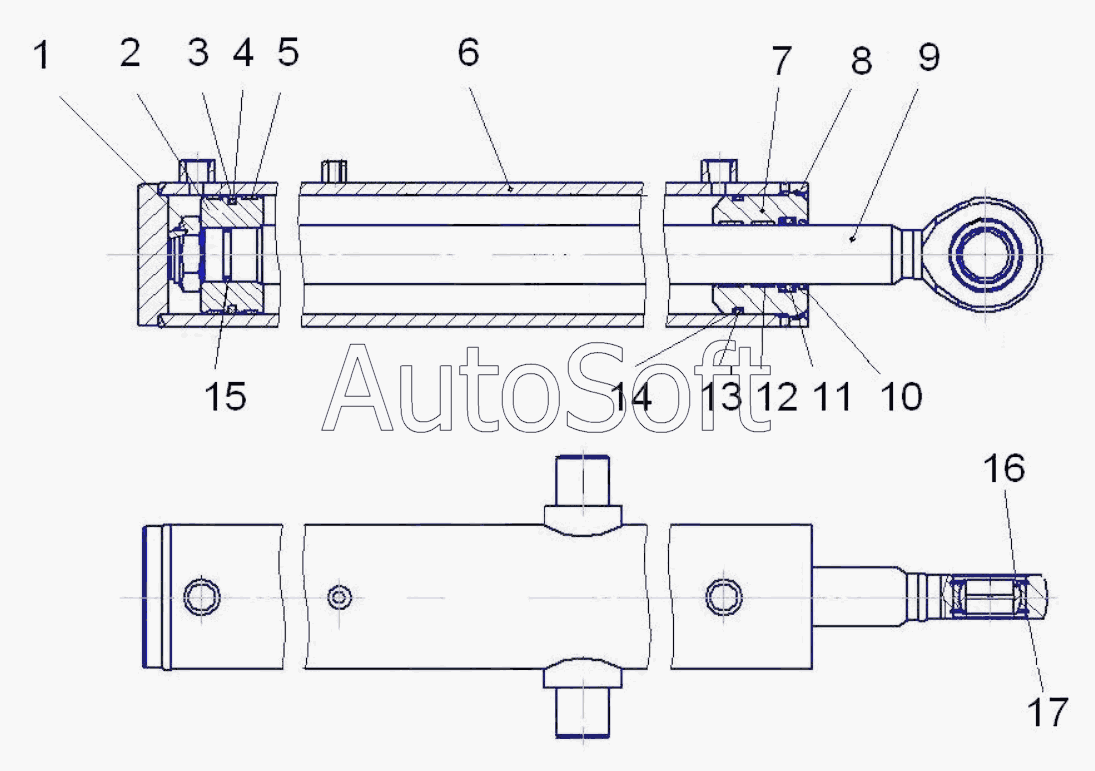

Каталог запасных частей к технике: Дормаш ДЗ-122Б (2008). Гидроцилиндр подъема рыхлителя ЦГ-100.50х560.31 (ДЗ-122Б.08.05.000-02)
9
17
16
15
14
13
12
11
10
1
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ц***4 | Гайка | |
| 2 | Ц***3 | Поршень | |
| 3 | Р***0 | Кольцо уплотнительное | |
| 4 | S***0 | Кольцо поджимное | |
| 5 | G***2 | Кольцо опорно-направляющее | |
| 6 | Ц***7 | Корпус в сборе | |
| 7 | Ц***1 | Крышка передняя | |
| 8 | Ц***1 | Кольцо стопорное | |
| 9 | Ц***2 | Шток в сборе | |
| 10 | W***0 | Грязесъемник | |
| 11 | U***3 | Уплотнение штока | |
| 12 | G***0 | Кольцо опорно-направляющее | |
| 13 | 9***3 | Кольцо | |
| 14 | К***5 | Кольцо защитное | |
| 15 | 9***2 | Кольцо | |
| 16 | 3***0 | Подшипник | |
| 17 | 1***2 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
