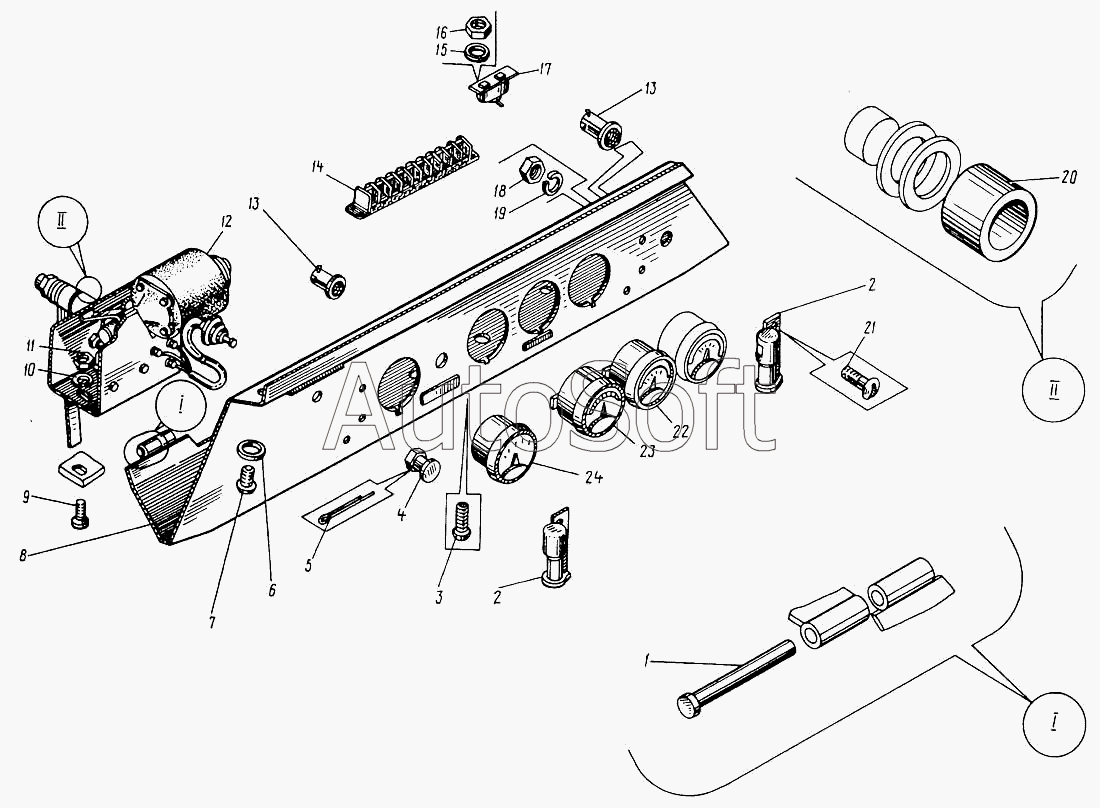

Каталог запасных частей к технике: Кранэкс МТП-71А. Установка щитка приборов
12
24
23
22
21
20
19
18
17
16
15
14
13
13
11
10
9
8
7
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТП-71А.35.05.000-01 | М***1 | Установка щитка приборов | |
| 1 | 4***8 | Ось | |
| 2 | 3***0 | Лампа контрольная ЛК-73И | |
| 3 | В***] | Винт М4х12 | |
| 4 | М***1 | Рукоятка | |
| 5 | Ш***] | Шплинт 2х25 | |
| 6 | Ш***] | Шайба 10 | |
| 7 | В***] | Винт М10х25 | |
| 8 | М***1 | Щиток приборов | |
| 9 | В***] | Винт М8х20 | |
| 10 | Ш***] | Шайба 8.65Г | |
| 11 | Г***] | Гайка М8 | |
| 12 | 3***8 | Стеклоочиститель СЛ-104В | |
| 13 | 3***3 | Фонарь контрольной лампы ПД-20Е | |
| 14 | 1***8 | Блок зажимов Б3Н19-2131203В00У2 | |
| 15 | Ш***] | Шайба 4 | |
| 16 | Г***] | Гайка М4 | |
| 17 | 3***1 | Включатель ВК-57 | |
| 18 | Г***] | Гайка М5 | |
| 19 | Ш***] | Шайба 5.65Г | |
| 20 | М***1 | Втулка | |
| 21 | В***] | Винт М5х12 | |
| 22 | 3***9 | Указатель температуры УК-133В | |
| 23 | 3***9 | Указатель температуры УК-133В | |
| 24 | 1***0 | Указатель тока |
