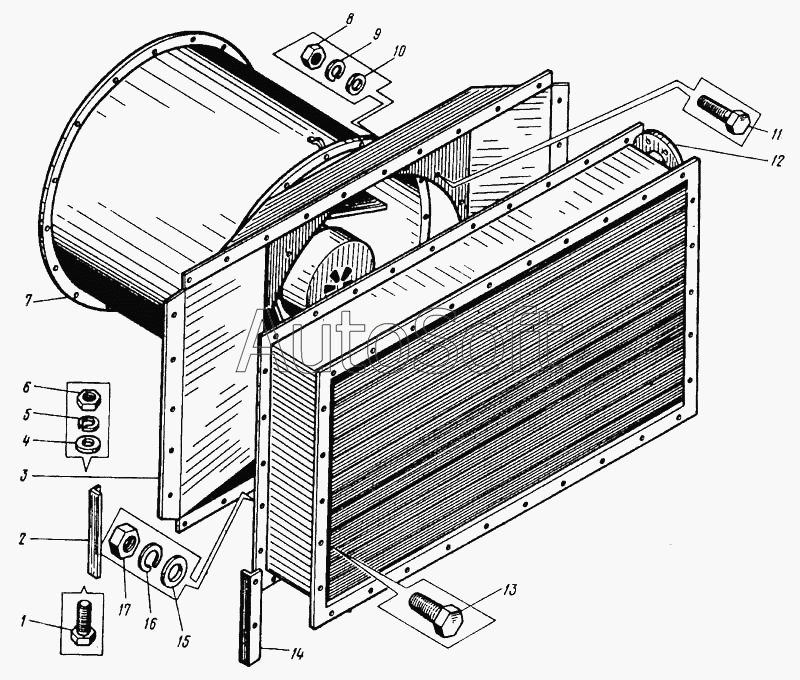

Каталог запасных частей к технике: Кранэкс МТП-71А. Установка вентилятора с калорифером
9
17
16
15
14
13
12
11
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТП-71.19.55.000 | М***0 | Установка вентилятора с калорифером | |
| 1 | Б***] | Болт М12х30 | |
| 2 | М***1 | Стойка правая | |
| 3 | М***0 | Раструб | |
| 4 | Ш***] | Шайба 12 | |
| 5 | Ш***] | Шайба 12.65Г | |
| 6 | Г***] | Гайка М12 | |
| 7 | 1***2 | Вентилятор осевой В-06-300-6.3 | |
| 8 | Г***] | Гайка М6 | |
| 9 | Ш***] | Шайба 6.65Г | |
| 10 | Ш***] | Шайба 6 | |
| 11 | Б***] | Болт 16х20 | |
| 12 | М***0 | Чертеж-доделка калорифера | |
| 13 | Б***] | Болт М8х20 | |
| 14 | М***1 | Стойка левая | |
| 15 | Ш***] | Шайба 8 | |
| 16 | Ш***] | Шайба 8.65Г | |
| 17 | Г***] | Гайка М8 |
