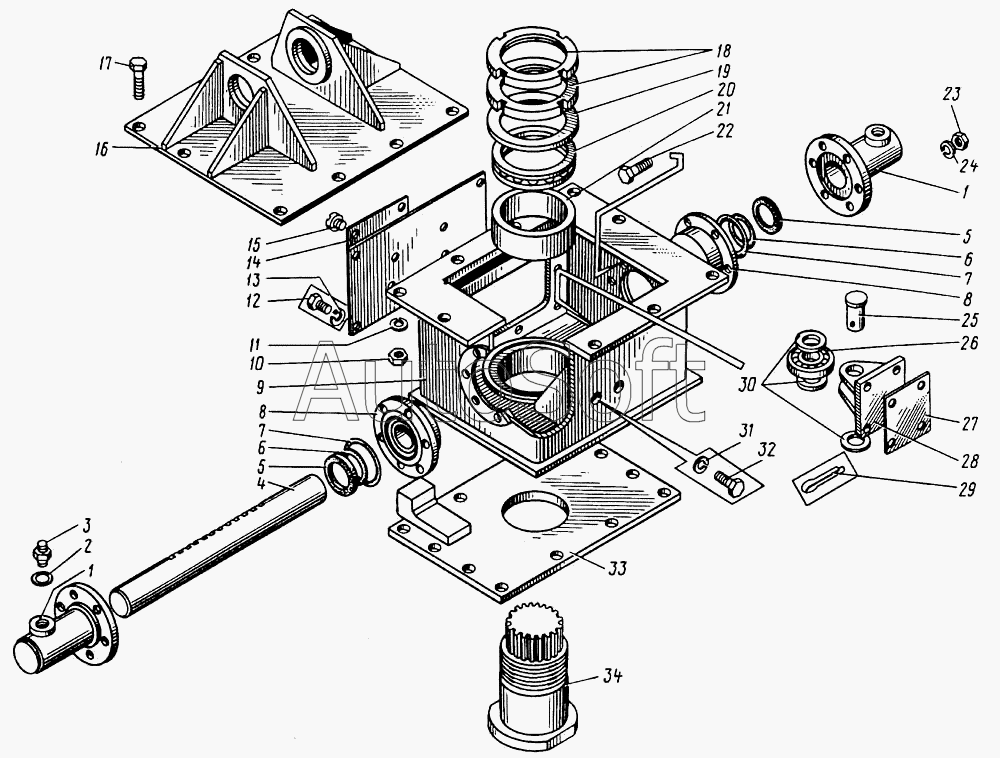

Каталог запасных частей к технике: Кранэкс МТП-71А. Головка поворотная
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
34
9
1
1
2
3
4
5
5
6
6
7
7
8
8
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТП-71.78.01.000 | М***0 | Головка поворотная | |
| 1 | М***0 | Цилиндр | |
| 2 | К***] | Кольцо 022-028-36-2-2 | |
| 3 | М***1 | Штуцер | |
| 4 | М***5 | Плунжер | |
| 5 | М***] | Манжета 50х70 | |
| 6 | К***] | Кольцо | |
| 7 | К***] | Кольцо 090-190-58-1-2 | |
| 8 | М***3 | Втулка | |
| 9 | М***0 | Корпус | |
| 10 | Г***] | Гайка М20 | |
| 11 | Ш***] | Шайба 20.65Г | |
| 12 | Б***] | Болт М8х20 | |
| 13 | Ш***] | Шайба 8.65Г | |
| 14 | М***8 | Крыша | |
| 15 | В***] | Винт М4х8 | |
| 16 | М***0 | Крышка | |
| 17 | Б***] | Болт М20х60 | |
| 18 | Г***] | Гайка 130 | |
| 19 | Ш***] | Шайба | |
| 20 | П***] | Подшипник 8126 | |
| 21 | М***9 | Втулка | |
| 22 | Б***] | Болт М16х65 | |
| 23 | Г***] | Гайка М16 | |
| 24 | Ш***] | Шайба 16.65Г | |
| 25 | 9***0 | Ось 22-10Х4х20 | |
| 26 | П***] | Подшипник 306 | |
| 27 | М***4 | Прокладка | |
| 28 | М***3 | Кронштейн | |
| 29 | Ш***] | Шплинт 6.3х45 | |
| 30 | Ш***] | Шайба 30 | |
| 31 | Ш***] | Шайба 12.65Г | |
| 32 | Б***] | Болт М12х30 | |
| 33 | М***7 | Лист | |
| 34 | М***1 | Вал-шестерня |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
