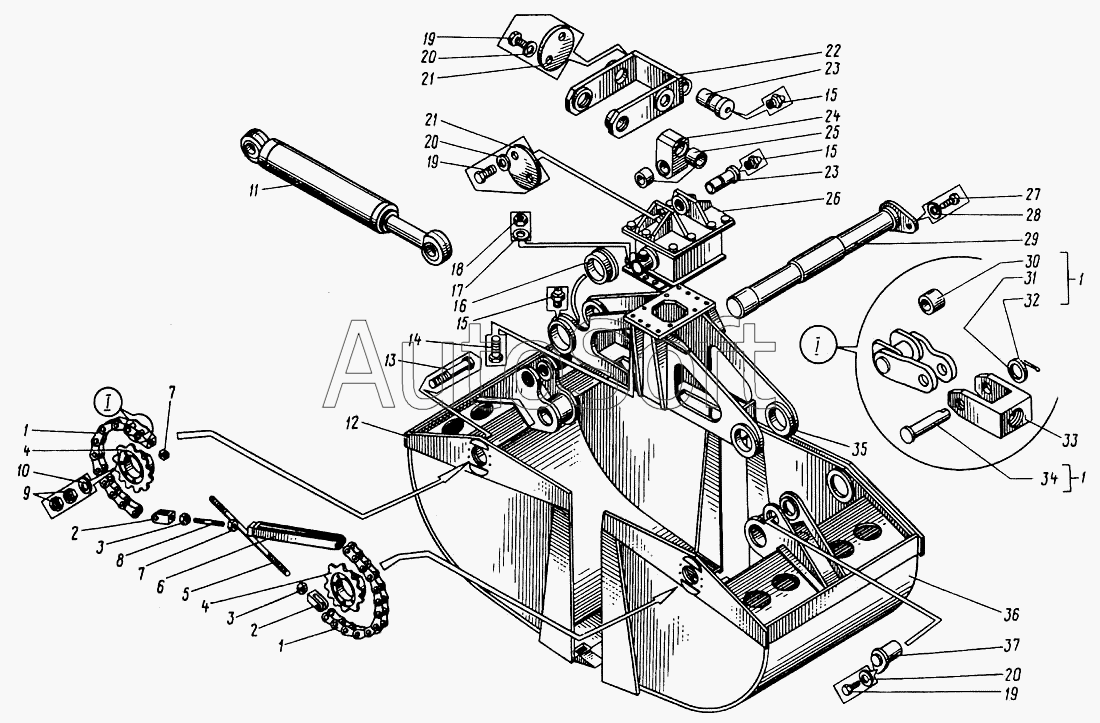

Каталог запасных частей к технике: Кранэкс МТП-71А. Грейфер 2.8м3
1
1
1
1
2
2
3
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
19
19
20
20
20
21
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТП-71.78.00.000 | М***0 | Грейфер 2,8 м | |
| 1 | М***0 | Цепь | |
| 2 | М***1 | Вилка | |
| 3 | Г***] | Гайка М30 левая | |
| 4 | М***6 | Серьга | |
| 5 | М***1 | Тяга | |
| 6 | М***0 | Вилка | |
| 7 | Г***] | Гайка М30 | |
| 8 | М***3 | Тяга | |
| 9 | Г***] | Гайка М16 | |
| 10 | Ш***] | Шайба 16 | |
| 11 | М***0 | Гидроцилиндр | |
| 12 | М***0 | Челюсть | |
| 13 | Б***] | Болт М16х140 | |
| 14 | Б***] | Болт М20х65 | |
| 15 | 1***3 | Масленка 1.2 | |
| 16 | М***1 | Втулка | |
| 17 | Ш***] | Шайба 20.65Г | |
| 18 | Г***] | Гайка М20 | |
| 19 | Б***] | Болт М12х30 | |
| 20 | Ш***] | Шайба 12.65Г | |
| 21 | Ш***] | Шайба 80 | |
| 22 | М***0 | Кронштейн | |
| 23 | М***5 | Ось | |
| 24 | М***6 | Серьга | |
| 25 | М***7 | Втулка | |
| 26 | М***0 | Головка поворотная | |
| 27 | Б***] | Болт М16х40 | |
| 28 | Ш***] | Шайба 16.65Г | |
| 29 | М***0 | Ось | |
| 30 | Т***А | Ролик | |
| 31 | Ш***] | Шайба | |
| 32 | Ш***] | Шплинт | |
| 33 | М***2 | Вилка | |
| 34 | Т***А | Валик | |
| 35 | М***0 | Траверса | |
| 36 | М***0 | Челюсть | |
| 37 | М***0 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
