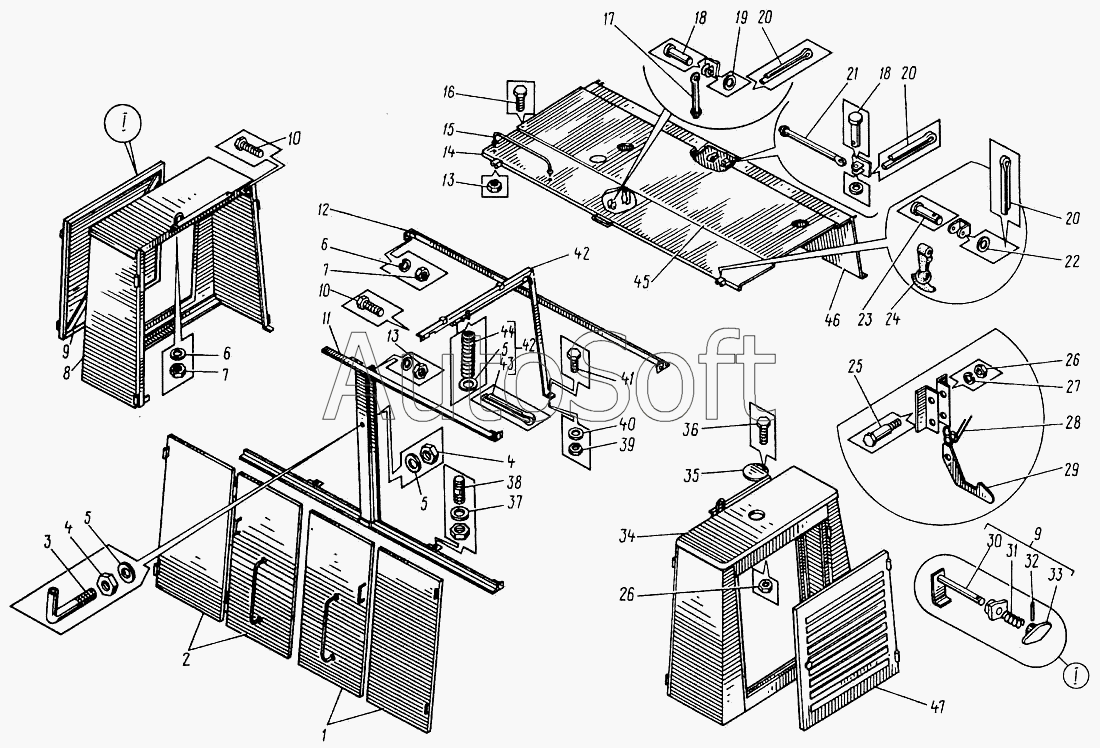

Каталог запасных частей к технике: Кранэкс МТП-71А. Капот дизеля
1
2
3
4
4
5
5
5
6
6
7
7
8
9
9
10
10
11
12
13
13
14
15
16
17
18
18
19
20
20
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТП-71А.38.01.000 | М***0 | Капот дизеля | |
| 1 | М***1 | Дверь | |
| 2 | М***0 | Дверь | |
| 3 | М***0 | Крючок | |
| 4 | Г***] | Гайка М16 | |
| 5 | Ш***] | Шайба 16 | |
| 6 | Ш***] | Шайба 10.65Г | |
| 7 | Г***] | Гайка М10 | |
| 8 | М***0 | Капот боковой | |
| 9 | М***0 | Дверь | |
| 10 | Б***] | Болт М10х25 | |
| 11 | М***0 | Каркас | |
| 12 | М***0 | Балка | |
| 13 | Г***] | Гайка М8 | |
| 14 | М***0 | Крыло | |
| 15 | М***0 | Поручень | |
| 16 | Б***] | Болт М10х20 | |
| 17 | 4***0 | Тяга в сборе | |
| 18 | 9***0 | Ось 22-10Х4х20 | |
| 19 | Ш***] | Шайба | |
| 20 | Ш***] | Шплинт 2х16 | |
| 21 | 4***0 | Тяга в сборе | |
| 22 | Ш***] | Шайба 6 | |
| 23 | 4***0 | Ось | |
| 24 | 4***8 | Стяжка | |
| 25 | 4***6 | Ось | |
| 26 | Г***] | Гайка М6 | |
| 27 | Ш***] | Шайба 6.65Г | |
| 28 | 4***7 | Пружина | |
| 29 | М***8 | Защелка | |
| 30 | М***0 | Ручка | |
| 31 | М***7 | Пружина | |
| 32 | М***6 | Штифт | |
| 33 | М***8 | Ручка | |
| 34 | М***1 | Капот боковой | |
| 35 | Ш***] | Шайба глухая | |
| 36 | Б***] | Болт М6х20 | |
| 37 | Ш***] | Шайба 8.65Г | |
| 38 | 2***4 | Шпилька М8-6х20 | |
| 39 | Г***] | Гайка М12 | |
| 40 | Ш***] | Шайба 12.65Г | |
| 41 | Б***] | Болт М12х30 | |
| 42 | М***0 | Рамка | |
| 43 | Ш***] | Шплинт 2х20 | |
| 44 | М***3 | Пружина | |
| 45 | М***0 | Крышка | |
| 46 | М***0 | Крыло | |
| 47 | М***0 | Жалюзи |
