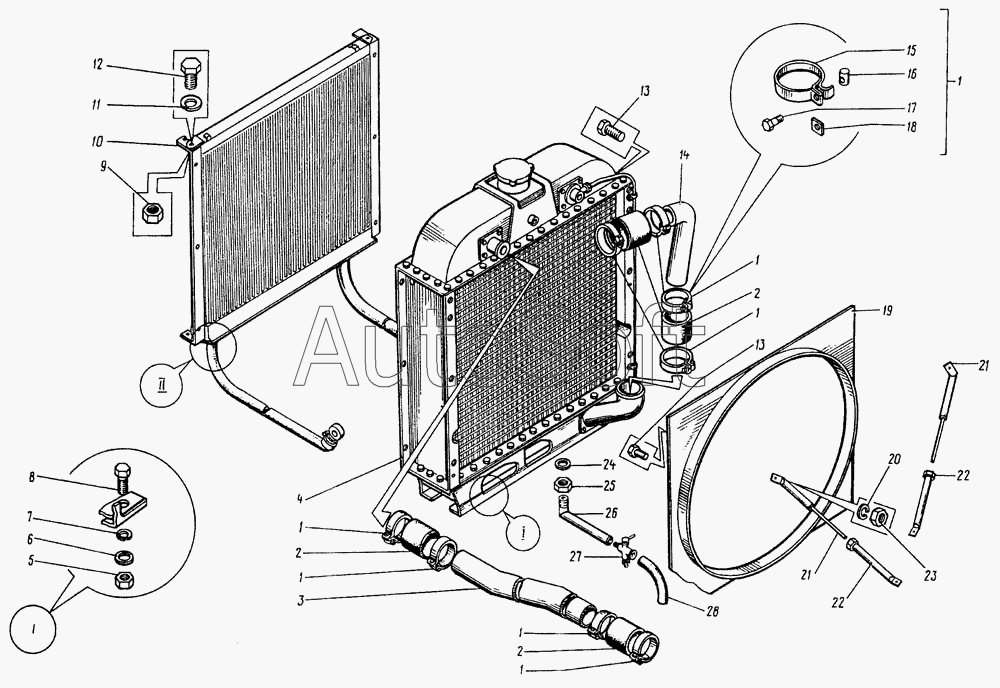

Каталог запасных частей к технике: Кранэкс МТП-71А. Установка радиаторов
14
28
27
26
25
24
23
22
22
21
21
20
19
18
17
16
15
13
13
12
11
10
9
8
7
6
5
4
3
2
2
2
1
1
1
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТП-71А.31.03.000 | М***0 | Установка радиаторов | |
| 1 | 4***0 | Хомут | |
| 2 | Р***] | Рукав L = 75 | |
| 3 | 4***0 | Труба | |
| 4 | М***1 | Радиатор водяной в сборе | |
| 5 | Г***] | Гайка М12 | |
| 6 | Ш***] | Шайба 12.65Г | |
| 7 | Ш***] | Шайба 12 | |
| 8 | Б***] | Болт М12х30 | |
| 9 | Г***] | Гайка М10 | |
| 10 | 0***3 | Радиатор масляный в сборе | |
| 11 | Ш***] | Шайба 10.65Г | |
| 12 | Б***] | Болт М10х20 | |
| 13 | Б***] | Болт М8х20 | |
| 14 | 4***0 | Труба | |
| 15 | 4***1 | Скоба | |
| 16 | Г***] | Гайка | |
| 17 | Б***] | Болт | |
| 18 | Ш***] | Шайба | |
| 19 | 4***0 | Кожух вентилятора | |
| 20 | Ш***] | Шайба 8.65Г | |
| 21 | 4***0 | Стяжка | |
| 22 | 4***0 | Стяжка | |
| 23 | Г***] | Гайка М8 | |
| 24 | 4***2 | Прокладка | |
| 25 | Г***] | Гайка | |
| 26 | М***0 | Угольник | |
| 27 | К***2 | Кран сливной в сборе | |
| 28 | 1***4 | Трубка L= 0,2 м 14х0.7 |
