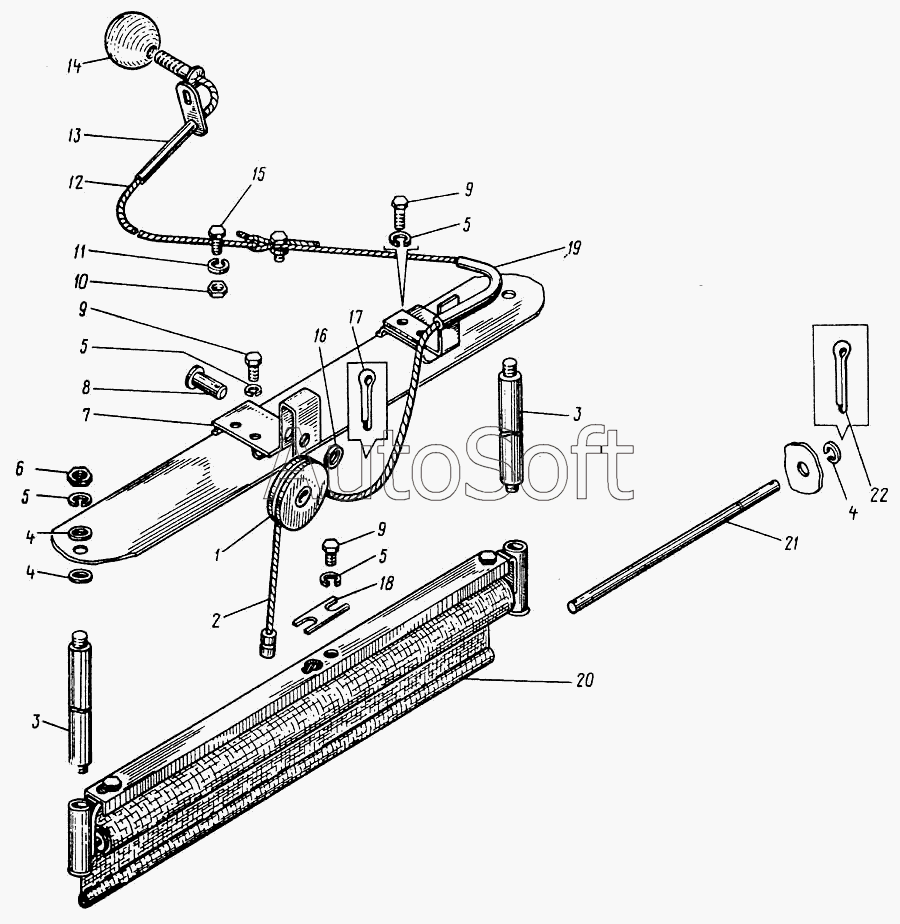

Каталог запасных частей к технике: Кранэкс МТП-71А. Установка шторки радиатора
11
22
21
20
19
18
17
16
15
14
13
12
10
9
9
9
8
7
6
5
5
5
5
4
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТП-71А.47.03.000 | М***0 | Установка шторки радиатора | |
| 1 | М***2 | Ролик | |
| 2 | 4***0 | Канат в сборе | |
| 3 | 4***1 | Стержень | |
| 4 | Ш***] | Шайба 8 | |
| 5 | Ш***] | Шайба 8.65Г | |
| 6 | Г***] | Гайка М8 | |
| 7 | 4***0 | Кронштейн в сборе | |
| 8 | 9***0 | Ось 22-10Х4х20 | |
| 9 | Б***] | Болт М8х16 | |
| 10 | Г***] | Гайка М10 | |
| 11 | Ш***] | Шайба 10 | |
| 12 | 4***0 | Канат в сборе | |
| 13 | М***0 | Направляющая | |
| 14 | 0***6 | Ручка ПП40 | |
| 15 | Б***] | Болт зажима | |
| 16 | Ш***] | Шайба 12 | |
| 17 | Ш***] | Шплинт 3.2х20 | |
| 18 | 4***2 | Планка | |
| 19 | 4***0 | Кронштейн в сборе | |
| 20 | 4***0 | Шторка в сборе | |
| 21 | 4***3 | Стержень | |
| 22 | Ш***] | Шплинт 2х12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
