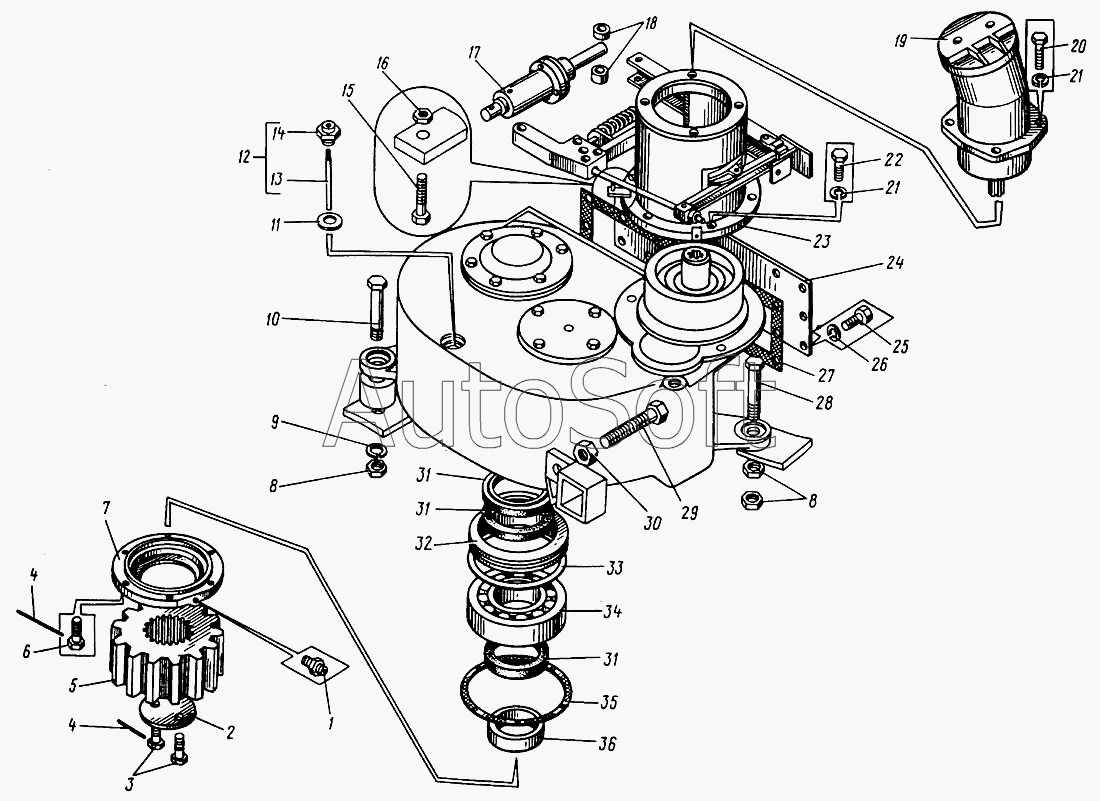

Каталог запасных частей к технике: Кранэкс МТП-71А. Механизм поворота
28
19
20
21
21
22
23
24
25
26
27
18
29
30
31
31
31
32
33
34
35
36
9
1
2
3
4
4
5
6
7
8
8
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4121.12.00.000 | 4***0 | Механизм поворота | |
| 1 | 1***3 | Масленка 1.2 | |
| 2 | Ш***] | Шайба упорная 110 | |
| 3 | Б***] | Болт 3М16х40 | |
| 4 | 3***2 | Проволока L = 400 1.6 | |
| 5 | 4***6 | Колесо зубчатое | |
| 6 | Б***] | Болт 3М10х25 | |
| 7 | 4***6 | Крышка | |
| 8 | Г***] | Гайка М24 | |
| 9 | Ш***] | Шайба 24.65Г | |
| 10 | Б***] | Болт | |
| 11 | 4***2 | Прокладка | |
| 12 | 4***0 | Маслоуказатель | |
| 13 | 4***1 | Щуп | |
| 14 | 4***2 | Пробка | |
| 15 | Б***] | Болт М8х35 | |
| 16 | Г***] | Гайка М8 | |
| 17 | 4***0 | Гидрозамыкатель | |
| 18 | 4***7 | Втулка | |
| 19 | 2***1 | Гидромотор | |
| 20 | Б***] | Болт М16х50 | |
| 21 | Ш***] | Шайба 16.65Г | |
| 22 | Б***] | Болт М16х40 | |
| 23 | 4***0 | Гильза с тормозом | |
| 24 | 4***2 | Крышка | |
| 25 | Б***] | Болт М10х20 | |
| 26 | Ш***] | Шайба 10.65Г | |
| 27 | 4***1 | Прокладка | |
| 28 | Б***] | Болт М24х150 | |
| 29 | Б***] | Болт | |
| 30 | Г***] | Гайка | |
| 31 | М***] | Манжета 1-120х150-2 | |
| 32 | 4***7 | Крышка | |
| 33 | К***] | Кольцо 185-200-85-2-2 | |
| 34 | П***] | Подшипник 3522 | |
| 35 | 4***2 | Прокладка | |
| 36 | 4***1 | Втулка |
