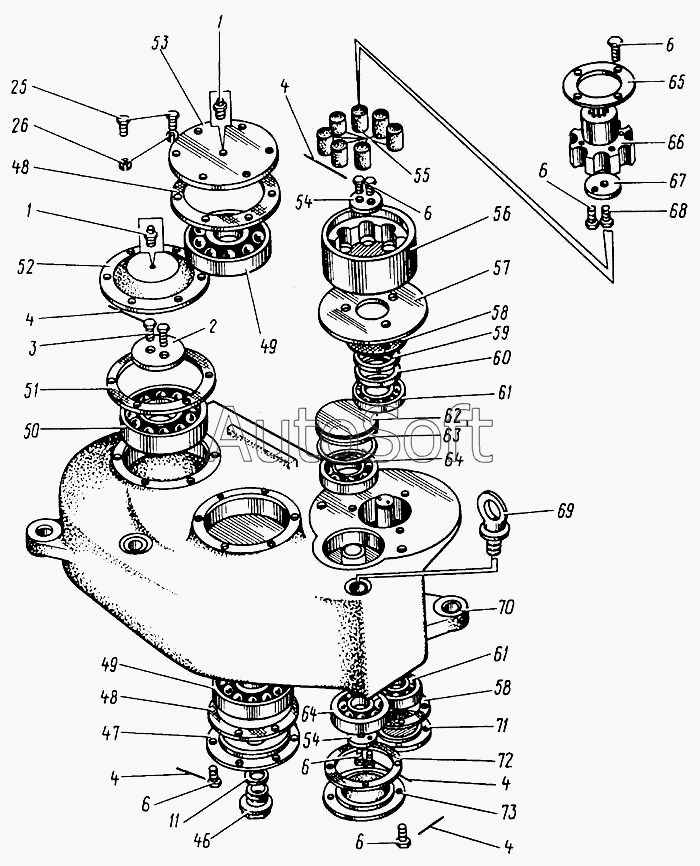

Каталог запасных частей к технике: Кранэкс МТП-71А. Механизм поворота
73
65
66
67
68
69
70
71
72
64
64
26
25
11
6
6
6
6
6
6
4
4
4
4
4
3
2
1
1
55
47
48
48
49
49
50
51
52
53
54
54
46
56
57
58
58
59
60
61
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Масленка 1.2 | |
| 2 | Ш***] | Шайба упорная 110 | |
| 3 | Б***] | Болт 3М16х40 | |
| 4 | 3***2 | Проволока L = 400 1.6 | |
| 6 | Б***] | Болт 3М10х25 | |
| 11 | 4***2 | Прокладка | |
| 25 | Б***] | Болт М10х20 | |
| 26 | Ш***] | Шайба 10.65Г | |
| 46 | М***4 | Пробка | |
| 47 | М***3 | Крышка | |
| 48 | 4***8 | Прокладка | |
| 49 | П***] | Подшипник 414 | |
| 50 | П***] | Подшипник 318 | |
| 51 | 4***1 | Прокладка | |
| 52 | М***4 | Крышка | |
| 53 | 4***7 | Крышка | |
| 54 | Ш***] | Шайба упорная 70 | |
| 55 | 4***6 | Шашка | |
| 56 | 4***3 | Шкив | |
| 57 | 4***8 | Крышка | |
| 58 | 4***4 | Прокладка | |
| 59 | М***] | Манжета 1-70х95-2 | |
| 60 | 4***6 | Каркас | |
| 61 | П***] | Подшипник 310 | |
| 62 | 4***9 | Крышка | |
| 63 | К***] | Кольцо | |
| 64 | П***] | Подшипник 312 | |
| 65 | К***] | Кольцо | |
| 66 | 4***5 | Полумуфта | |
| 67 | Ш***] | Шайба | |
| 68 | Б***] | Болт 3М12х25 | |
| 69 | 4***1 | Рым-болт М24 | |
| 70 | 4***0 | Корпус | |
| 71 | 4***3 | Крышка | |
| 72 | 4***2 | Прокладка | |
| 73 | 4***1 | Крышка |
