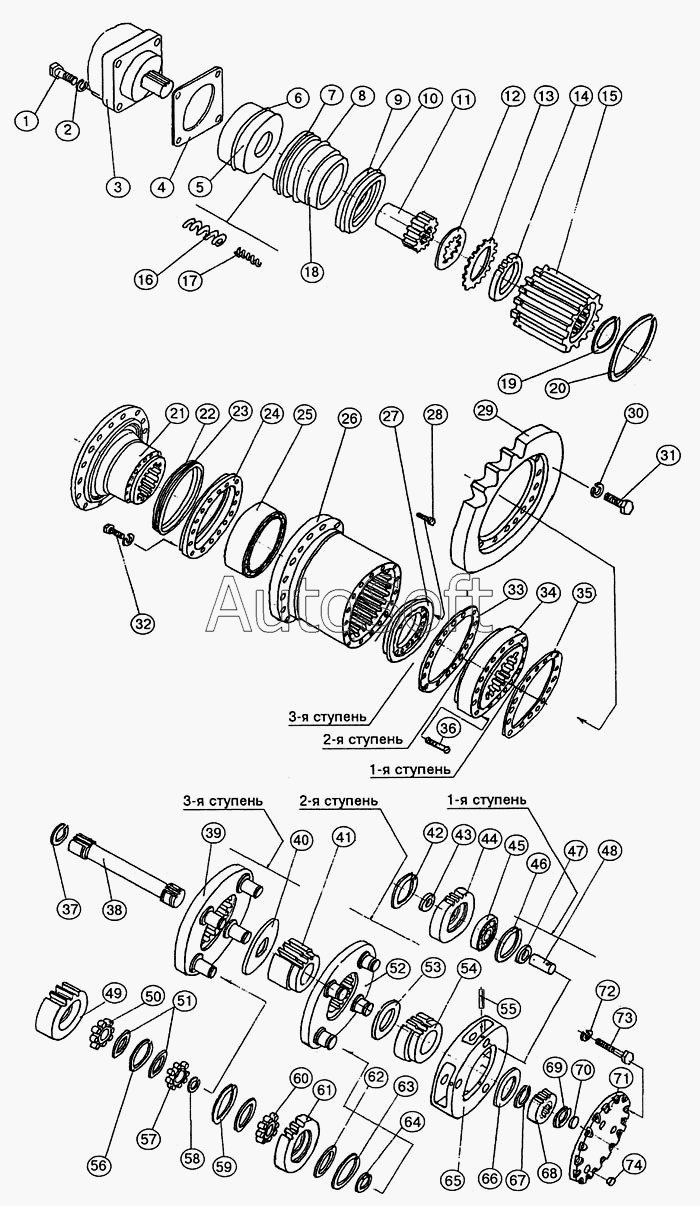

Каталог запасных частей к технике: Кранэкс ЕК-270. Механизм передвижения
48
55
54
53
52
51
50
57
49
56
45
44
43
47
46
42
41
40
66
74
73
72
71
70
68
67
69
39
65
64
62
61
60
59
63
58
9
18
17
16
15
14
13
12
11
19
8
10
7
6
5
4
3
2
28
38
37
36
33
32
31
30
29
1
26
25
27
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Е***1 | Болт М16-8gх60 | |
| 2 | 6***Г | Шайба | |
| 3 | 3***0 | Гидромотор | |
| 4 | Е***3 | Прокладка | |
| 5 | Е***7 | Гильза | |
| 6 | 1***3 | Кольцо | |
| 7 | 1***3 | Кольцо | |
| 8 | 1***3 | Кольцо | |
| 9 | Е***5 | Кольцо | |
| 10 | 1***3 | Кольцо | |
| 11 | Е***2 | Шестерня | |
| 12 | Е***1 | Диск фрикционный | |
| 13 | Е***9 | Диск | |
| 14 | Е***2 | Кольцо | |
| 15 | Е***8 | Муфта | |
| 16 | Е***8 | Пружина | |
| 17 | Е***9 | Пружина | |
| 18 | Е***6 | Поршень | |
| 19 | 1***5 | Кольцо | |
| 20 | Е***4 | Кольцо | |
| 21 | Е***1 | Корпус | |
| 22 | Е***1 | Кольцо | |
| 23 | Е***2 | Кольцо | |
| 24 | Е***6 | Кольцо | |
| 25 | 6***М | Подшипник | |
| 26 | Е***5 | Корпус | |
| 27 | Е***6 | Кольцо | |
| 28 | Е***5 | Винт М12-8gх40 | |
| 29 | Е***4 | Звездочка | |
| 30 | 6***Г | Шайба | |
| 31 | Е***6 | Болт М20х1,5-8gх70 | |
| 32 | Е***5 | Винт М12-8gх40 | |
| 33 | Е***3 | Прокладка | |
| 36 | Е***3 | Винт М10-8gх65 | |
| 37 | Е***7 | Кольцо | |
| 38 | Е***8 | Вал | |
| 39 | Е***3 | Водило | |
| 40 | Е***4 | Диск | |
| 41 | Е***1 | Шестерня | |
| 42 | 1***0 | Кольцо | |
| 43 | Е***5 | Втулка | |
| 44 | Е***1 | Сателлит | |
| 45 | 8***8 | Подшипник | |
| 46 | 1***0 | Кольцо | |
| 47 | Е***5 | Втулка | |
| 48 | Е***3 | Ось | |
| 49 | Е***1 | Сателлит | |
| 50 | 5***М | Подшипник | |
| 51 | Е***2 | Кольцо | |
| 52 | Е***1 | Водило | |
| 53 | Е***2 | Кольцо | |
| 54 | Е***2 | Шестерня | |
| 55 | Е***4 | Штифт | |
| 56 | 1***5 | Кольцо | |
| 57 | 5***М | Подшипник | |
| 58 | 1***0 | Кольцо | |
| 59 | 1***5 | Кольцо | |
| 60 | 5***М | Подшипник | |
| 61 | Е***3 | Сателлит | |
| 62 | Е***2 | Кольцо | |
| 63 | 1***5 | Кольцо | |
| 64 | 1***0 | Кольцо | |
| 65 | Е***2 | Водило | |
| 66 | Е***6 | Кольцо | |
| 67 | 1***5 | Кольцо | |
| 68 | Е***7 | Шестерня | |
| 69 | 1***5 | Кольцо | |
| 70 | Е***9 | Упор | |
| 71 | Е***6 | Крышка | |
| 72 | 6***Г | Шайба | |
| 73 | Е***1 | Болт | |
| 74 | Е***4 | Пробка |
