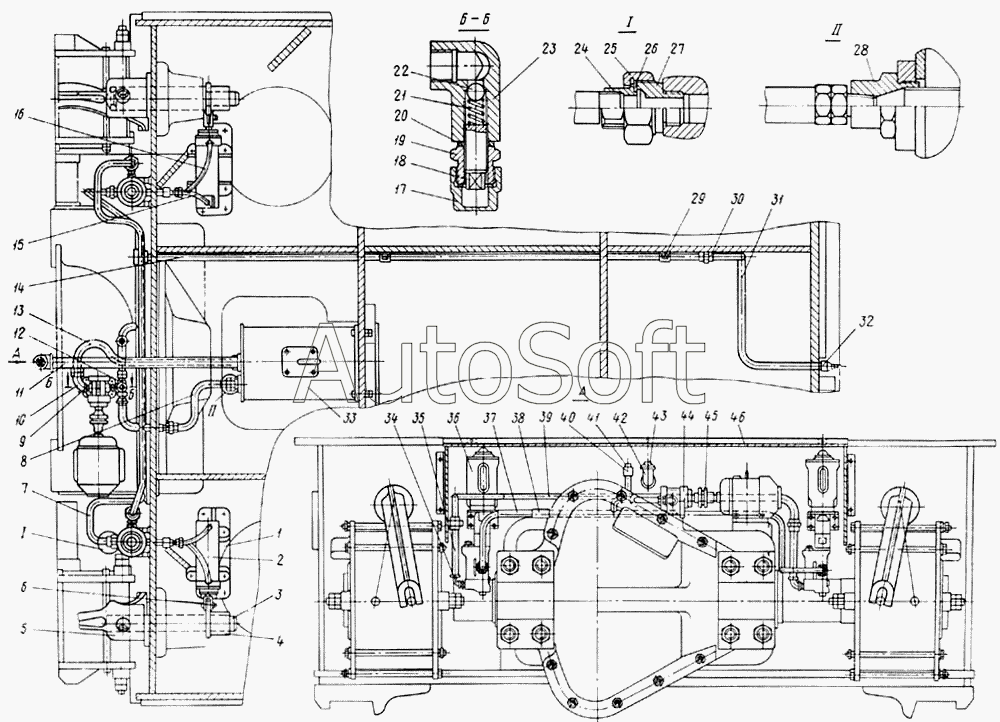

Каталог запасных частей к технике: УЗТМ ЭКГ-4. Гидравлическая система управления механизмом хода
35
28
24
25
26
27
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
46
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1001.20.00.7 | 1***7 | Гидравлическая система управления механизмом хода | |
| 1 | 1***1 | Стойка | |
| 2 | 1***б | Цилиндр | |
| 3 | 1***1 | Валик | |
| 4 | 1***б | Рычаг | |
| 5 | 1***2 | Вилка | |
| 6 | К***4 | Ось 30х4х60 | |
| 7 | 1***1 | Коллектор | |
| 8 | 1***1 | Рукав 12 с арматурой | |
| 9 | 0***) | Ниппель К Труб.3/4х52 | |
| 10 | А***1 | Угольник К 3/4"х3/8" | |
| 11 | 1***6 | Труба, L =820 | |
| 12 | 1***б | Клапан редукционный | |
| 13 | 1***1 | Рукав 12 с арматурой | |
| 14 | 1***1 | Труба 28х4-20, L= 2370 | |
| 15 | 1***1 | Рукав 12 с арматурой | |
| 16 | 1***1 | Рукав 12 с арматурой | |
| 17 | 1***7 | Колпачок | |
| 18 | 1***8 | Винт подвижный | |
| 19 | 1***9 | Контргайка | |
| 20 | 1***0 | Прокладка диаметр 30/22, 8=3 | |
| 21 | 1***1 | Пружина колпака | |
| 22 | Ш***0 | Шарик БУ1-14мм Р ГОСТ 3722-60 | |
| 23 | 1***4 | Корпус клапана | |
| 24 | 1***0 | Втулка | |
| 25 | 1***8 | Гайка накидная | |
| 26 | 1***9 | Прокладка | |
| 27 | 1***1 | Штуцер | |
| 28 | 1***1 | Фильтр | |
| 29 | 0***) | Крепление 28-1 | |
| 30 | 0***0 | Гайка К Труб 3/4" | |
| 31 | 1***1 | Труба 28х4-20, L= 1250 | |
| 32 | 0***1 | Муфта К Труб. 3/4"х3/8" | |
| 33 | 1***2 | Бак | |
| 34 | А***5 | Угольник 20 ГОСТ 8946-59 | |
| 35 | 1***3 | Труба 28х4-20, L=205 | |
| 36 | 1***3 | Золотник диаметр 25 | |
| 37 | 1***1 | Труба 28х4-20, L=653 | |
| 38 | А***2 | Тройник К 3/4" | |
| 39 | 1***1 | Коллектор | |
| 40 | 1***8 | Штуцер | |
| 41 | 1***7 | Пробка М14х1,5 | |
| 42 | А***5 | Угольник 20 ГОСТ 8946-59 | |
| 43 | А***4 | Пробка 40 ГОСТ 8963-59 | |
| 44 | Н***2 | Насос Г11-22 | |
| 45 | 1***3 | Муфта | |
| 46 | 1***4 | Кожух |
